雷電預警系統100問系列——場磨式大氣電場儀【易造防雷】

發布時間:2023-02-20 瀏覽量：1993 作者：易造科技-小馮

雷電預警的探頭有兩種：電子式和場磨式，不同探頭的雷電預警系統在預警效果上是完全不同的。

2022年2月24日應急部發布了《大型油氣儲存基地雷電預警系統基本要求（試行）》，易造已經為國內上百個石油化工企業提供安裝雷電預警系統，我們在接待客戶的同時，了解到客戶在選擇雷電預警系統時，碰到了各種疑惑和問題，為了增進彼此了解提高溝通效率，特將這些溝通過程整理成雷電預警系統100問的形式，方便新老朋友了解易造雷電預警系統的特點。

本期主題：

雷電預警系統探頭—場磨式大氣電場儀

什么是場磨式大氣電場儀？

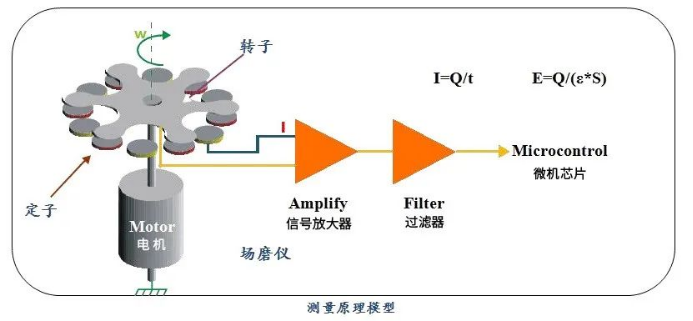

根據氣象行業標準QX/T 566-2020《場磨式大氣電場儀》中對場磨式大氣電場儀的定義為：通過測量金屬轉子旋轉引起的定子對大氣電場儀感應的電荷變化的方法測量大氣電場的儀器。下圖為經典的場磨式結構圖，有定子，也有轉子。

為什么場磨式大氣電場儀可以用作雷電預警系統？

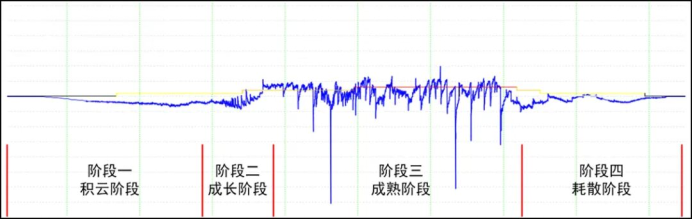

大氣電場儀是唯一能探測到雷暴階段1到階段4整個生命周期大氣電場變化的雷擊探測儀器，并提供有效的短時雷電臨近預警。因此行業內主流生產廠家的雷電預警系統都采用場磨式大氣電場儀作為雷電預警探頭，用它來監測雷電過程中的大氣電場變化，并及時發出三級雷電警報。

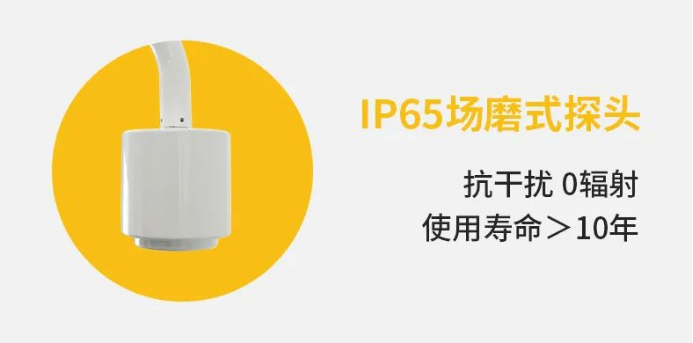

易造場磨式大氣電場儀探頭的材料是什么？

易造場磨式大氣電場儀探頭的材料為鋁合金壓鑄，低功耗（＜3.5W）耐腐蝕，抗干擾0輻射，防護等級為IP65,采用高性能電機，使用壽命＞10年，供電電源為24v，可以在戶外長期穩定地運行。

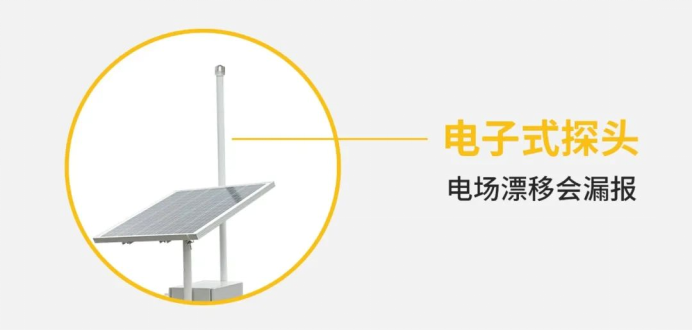

電子式探頭是大氣電場儀嗎？

電子式探頭不是大氣電場儀，叫電場傳感器，它所測的是當前電場強度變化率，因此它對啟動時外界電場基準值的準確性要求比較高，但是當外界有帶電雨滴等環境電場干擾到電子式探頭的時候，電子式所測的電場就會發生漂移或不準確，無法準確反映當前的電場強度。因此，第一個雷它會漏報，這就是用戶經常反映的電子式的特點：雷打過以后才報警。

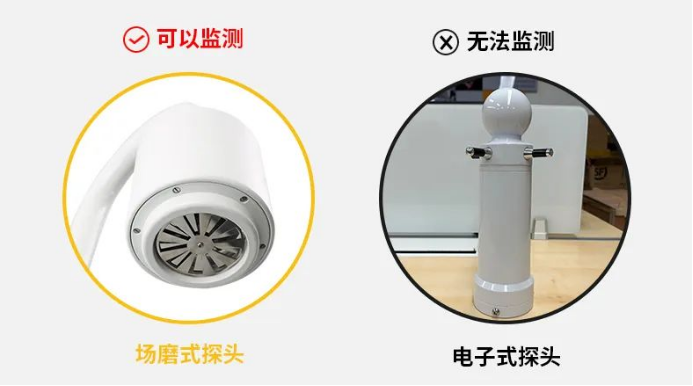

雷電預警場磨式探頭好還是電子式探頭好？

大氣電場儀是世界公認的唯一可以探測到雷電初始-成長-成熟-消散整個生命周期中大氣電場變化值的的大氣測量儀器。場磨式大氣電場儀探頭所測的是當前真實的電場強度，不易受外界環境變化的干擾，運行穩定可靠，可以根據電場強度設置報警閾值，目前全世界知名雷電預警品牌均采用場磨式大氣電場儀探頭。

電子式的電場傳感器易受外界環境干擾，使得其實際測量值并不完全準確，有漂移現象，故不能采用場磨式電場設定門檻閾值的方法觸發預警，其只能采用在閃電發生時的電場瞬間變化來作為告警觸發點，該類預警方式時效遠遠落后于場磨式電場儀，又因為是閃電事件發生后的預警，如果是近處閃電，電子式電場傳感器來不及起到提前預警作用。

為什么電子式探頭是雷打了以后才報警？

因為電子式探頭只能測大氣電場的變化率，只有當閃電發生時，大氣電場發生抖變（打雷時才發生抖變），才能觸發變化率報警閾值（正常天氣變化率小，無法觸發閾值），所以電子式探頭的雷電預警系統第一個雷無法報出來，必須是打過雷以后才能報警，這是它的工作原理決定的。

大氣電場儀是否能判斷雷云運動軌跡？

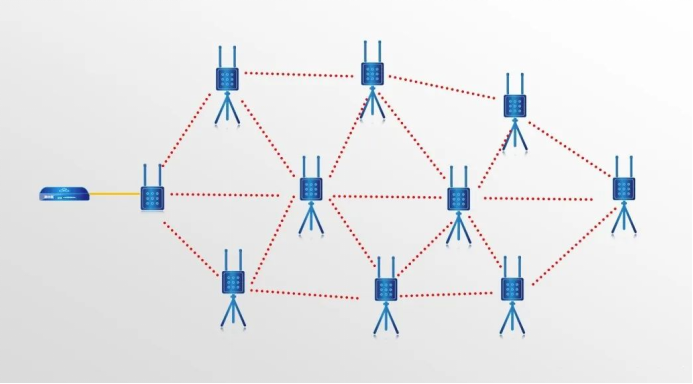

大氣電場儀本身都不具備方向性，單個探頭無法判斷雷云運動軌跡，如果需要判斷雷云軌跡，可以通過多探頭組網來實現判斷雷云的運動軌跡。

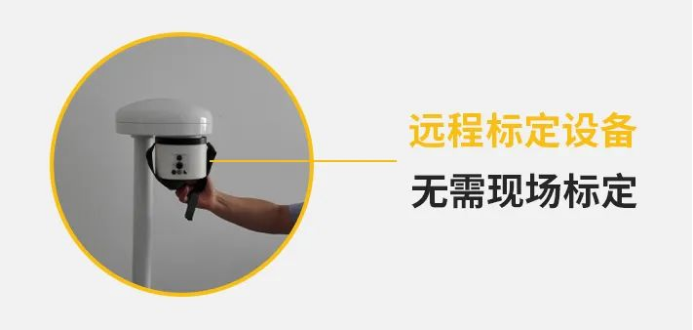

雷電預警系統場磨式探頭怎樣做標定？

隨著防雷技術的發展，上世紀90年代后，場磨式電場儀就已經無需參考面了，易造已經實現了探頭遠程標定，無需到現場或把探頭寄回原廠標定。

雷電預警系統是有效的防雷減災設備，只有做到不漏報，高準確率才能真正幫助到用戶科學安排生產計劃，保障戶外作業人員的安全，探頭是預警設備的核心器件，探頭選擇不當，雷電提前預警就是夢想！如果您對雷電預警系統有需求，請聯系133-8651-1449（微信同號），易造為您提供技術咨詢和產品手冊。
