浪涌后備保護器的滅弧室需要放嗎？它的作用是什么？-立即查看--易造防雷

發布時間:2023-04-15 瀏覽量：2771 作者：易造科技

目前市場上的浪涌后備保護器（SSD）種類繁多，產品內部的觸頭，氣放管、線圈等三大器件都有設置，但是只有滅弧室，有些主流廠家沒有放。那么，滅弧室到底要不要放呢？有些人認為，SSD內部氣放管本身具備了滅弧功能，再放滅弧室就是多余的。下面易造小編就來和大家一起來分析探討浪涌后備保護器（SSD）的滅弧室到底要不要放？它的作用是什么？

SSD內電弧產生的兩個途徑

1.氣放管滅的是什么弧？

氣放管是一個開關型的放電間隙，當雷電流經過氣放管導通，氣放管內部的惰性氣體發生爆炸，從而把雷電流給釋放掉，在能量釋放過程中，氣放管會產生電弧，因此氣放管滅的是雷電流產生的電弧。

浪涌后備保護器-電弧

2.滅弧室滅的是什么弧？

SSD標準NB/T 42150明確提到了關于后備保護器額定短路分?jǐn)嗄芰Φ囊蟆．?dāng)線路上出現雷電流或過電壓時，浪涌保護器會迅速導通短路，導致后備保護器（SSD）的動靜觸頭之間也發生短路，產生短路電弧，這個短路電弧就需要滅弧室來處理，如果SSD沒有滅弧室，這個弧怎么滅呢？

浪涌后備保護器-滅弧

因此滅弧室滅的是主回路當中產生的電弧，它和氣放管內雷電流產生的弧是兩個概念。

為什么有些后備保護器（SSD）沒有放滅弧室，也沒發生什么事故呢？

原因是浪涌后備保護器（SSD）的線圈線徑很小，當我們給它施加50-100KA的短路電流時，線圈起到了限流的作用，因此在毫秒級短路分?jǐn)鄷r(shí)間內，瞬間通過后備保護器的電流只有400-500安培。

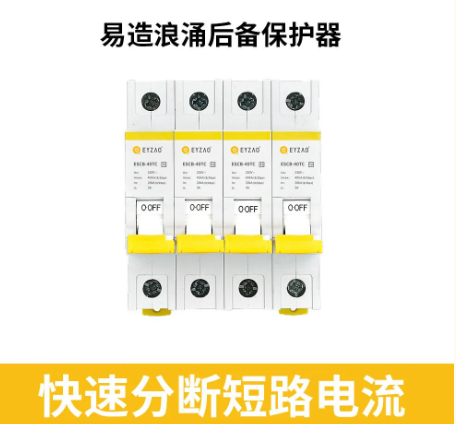

后備保護器

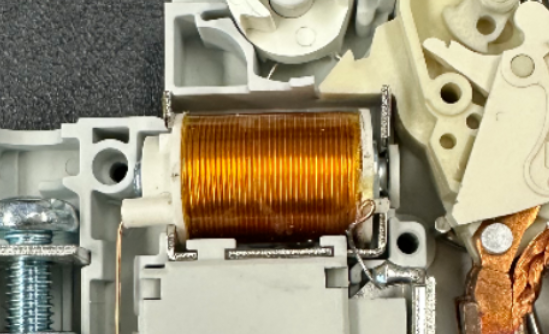

后備保護器線圈

因此我們平時在做完50或100KA短路分?jǐn)嗄芰y(cè)試后，拆開產品，發現里面還是干干凈凈的，好像根本沒做過試驗一樣。如果單從設計環節來講，只要把產品的內部結構做好了，不放滅弧室是可以的。

為什么易造后備保護器要放滅弧室呢？

根據國內一些權威實驗室的試驗數據證明，即使是結構設計完美的浪涌后備保護器，如果沒有安裝滅弧室，依然存在20%左右短路分?jǐn)嗍〉那闆r，也就是說浪涌后備保護器（SSD）能夠限流，但是它也有無法限流的時候。

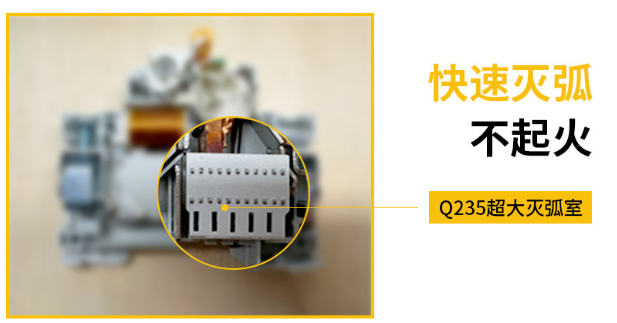

浪涌后備保護器線圈
