1 總則
1.1 根據國務院安委辦《落實大型油氣儲存基地安全風險管控措施工作方案》以及應急管理部危化監管二司《大型油氣儲存基地雷電預警系統基本要求(試行)》要求，制定本指南。
1.2 本指南適用于全省化工園區和大型油氣儲存基地，其他危險化學品生產儲存企業結合實際參照執行。前述化工園區和企業以下統稱“用戶”。
1.3 雷電預警系統按照“政府引導、用戶負責”的推進模式，構建有科學完善的工作推進機制、有全面覆蓋的雷電安全風險分級管控措施、有線上線下融合的信息化系統，實現用戶與政府系統數據互聯互通，推動用戶安全生產主體責任有效落實。
1.4 建設程序主要包括成立領導機構、編制實施方案、開展全員培訓、完善管理制度、雷電預警系統建設、持續改進提升等。

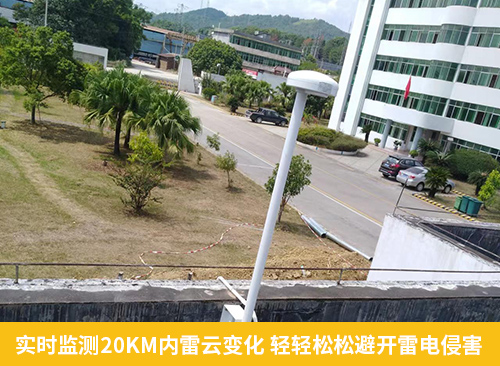

化工園區安裝雷電預警系統-實時監測20KM內雷云變化輕輕松松避開雷電侵害

2 工作推進機制
2.1 成立領導機構用戶應建立雷電預警系統建設領導機構，主要負責人任組長，成員應包括分管負責人及各部門(車間)負責人、技術骨干，并明確各自職責，全面負責推進雷電預警系統建設和運行工作。
2.2 編制實施方案
用戶應制定全員參與的雷電預警系統建設實施方案，明確工作目標、任務、實施步驟、進度安排等，做到責任層層分解、過程全員參與，確保雷電預警系統建設各項工作落到實處。
2.3 開展全員培訓
用戶應制定雷電預警系統建設培訓計劃，開展全員培訓，主要培訓雷電預警系統建設的思路、雷電預警處置流程、信息化系統操作使用等內容。
2.4 完善管理制度
用戶應結合雷電預警系統建設相關要求，制定完善相關管理制度，制度文件應符合企業實際，具有可操作性，并有效執行。

化工園區安裝雷電預警系統-易造提供高標準防雷產品整體雷電防護解決方案專業技術服務

3 雷電預警系統建設
3.1 雷電預警系統功能
雷電預警系統通過實時采集雷電相關信息，實現對化工園區、大型油氣儲存基地及鄰近區域雷電活動的實時監測、全面感知、臨近預警，基本功能如下：
1)雷電實時監測，具備地面大氣電場的變化(具備垂直與水平分量)、20 km范圍內實時閃電發生情況(三維通道結構、位置、時間、強度、極性)、最近雷電發生信息、未來2小時雷暴云團的發生發展情況(雷暴云位置、移動方向、移動速度)等監測功能。
2)雷電預警，包括雷電預警級別、雷電預警時間、預警類型、預警解除、未來2小時逐時雷電概率預報等預警信息。
3)雷電預警歷史數據統計查詢，具備覆蓋區域內雷電預警信息查詢、統計分析、雷災上報功能。
4)具備與省應急管理廳危險化學品安全生產風險監測預警系統進行數據交互功能(具體要求見附件)。

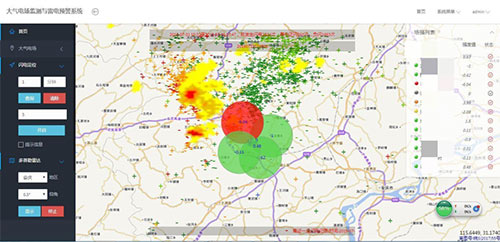

化工園區安裝雷電預警系統-易造雷電預警系統軟件-數據集成功能

3.2 雷電預警系統構成
雷電預警系統由雷電探測模塊、數據處理模塊、雷電風險綜合預警模塊和用戶端等部分組成。
1)雷電探測模塊：由地面大氣電場儀、閃電定位系統、多普勒雷達組成(閃電定位系統和多普勒雷達探測數據宜通過第三方獲取),大氣電場儀應在大型油氣儲存基地本地裝設，大氣電場儀安裝點周圍10公里范圍內可不需再單獨增設。
2)數據處理模塊：支持雷電探測數據的通信、接收、存儲；雷電風險綜合預警模塊支持雷電風險實時計算與三級雷電風險預警信息的應用發布。
3)雷電風險綜合預警模塊：基于大氣電場資料、閃電定位資料和雷達資料，采用多參數、多算法集成的雷電預警技術，建立雷電預警綜合模型，實現雷暴云的識別、形態時空演變跟蹤和臨近預警，實現精準三級雷電預警且準確率不低于85%,同時給出0～2h內可能發生雷電的區域以及雷電發生概率等預報產品，為用戶提供雷電預警服務。
4)用戶端：包括雷電預警系統的電腦端、移動端及危險化學品安全生產風險監測預警系統數據接口服務三種類型。

3.3 信息化系統建設
雷電預警系統應預留數據接口，與用戶其他信息化系統進行有機結合，作為進一步加強落實風險監測預警的重要手段，避免形成信息孤島。對于已經自建雷電預警系統的用戶，可對現有系統進行改造，實現雷電預警三級信息運算和上報相關功能，與政府端數據互聯互通，避免重復建設。

4 雷電預警應急響應
用戶應當建立雷電預警應急響應機制和預案，明確各層級人員的響應責任和措施。
4.1 一級雷電預警響應
4.1.1 當發生一級報警時，在高空作業且撤離時間長的應立即做好撤離準備，并做好相關設備設施的防護。
4.1.2 站控值班人員通知消防崗、值班干部，同時注意對可能受雷電影響的重要設施、儲罐的視頻監控及光纖光柵火災報警系統的監控，再次檢查和確認固定消防設施完好狀態，做好應對突發事件的應急準備。
4.2 二級預警響應
當發生二級報警時，高空作業人員應立即開始撤離，受雷電影響的重要設施、儲油罐作業人員應做好撤離準備，并做好相關設備設施的防護，通知消防控制室等應急值班人員開始做好應急準備。
4.2.1 值班干部到中控室，通過工業電視監控系統加強對可能受雷電影響的重要設施、儲罐監控，安排部署應急準備工作。
4.2.2 站控值班人員進一步加強對可能受雷電影響的重要設施、儲罐的視頻監控，通知上級調度及有關部門，并做好應對突發事件的準備工作。
4.3 三級雷電預警響應
當發生三級報警時，受雷電影響的重要設施、儲油罐作業人員應立即開始撤離設施、儲油罐本體，消防控制室等應急值班人員進入應急狀態。消防戰斗人員進入一級戰備，人員著裝待命、隨時準備出警。
4.3.1 值班干部進一步加強對可能受雷電影響的重要設施、儲罐監控，通知站領導進入應急狀態。
4.3.2 站控值班人員進一步加強對可能受雷電影響的重要設施、儲罐的視頻監控，做好應對突發事件的準備工作。
4.3.3 值班人員發現異常情況或接到異常事件報告后，立即啟動應急程序，開展消防滅火，并按照應急響應程序逐級上報。

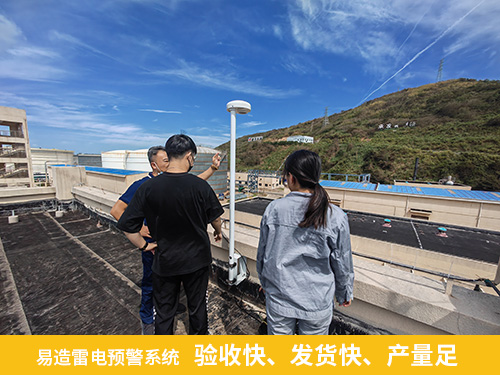

化工園區安裝雷電預警系統-易造雷電預警系統驗收快發貨快產量足

5 雷電預警解除
5.1 報警解除后，站控值班人員通知消防崗及值班干部，雷電預警警報解除。
5.2 消防隊退出一級戰備，轉為正常值班狀態。
5.3 向上級調度和有關單位，通報警報解除。當報警消除后，應由值班領導下達解除應急狀態的指令，恢復正常狀態。

6 持續改進提升
用戶應定期檢查雷電預警系統硬件設備、軟件系統的運行狀態，修訂完善雷電風險預警計算模型，不斷提升雷電探測、風險預警的精準度，并及時上傳相關數據，省應急管理廳將通過危險化學品安全生產風險監測預警系統定期評估各單位雷電預警系統運行效果。

-End-

易造EW3.0雷電預警系統（大氣電場儀）的主要優勢：

易造雷電預警系統采用FSM測量技術，可實時監測20km內的雷云變化,可以提前30分鐘連續發出三級級雷電警報,斷網斷電時，預警信號也不斷；采用IP65場磨式大氣電場儀,耐腐蝕，精度高無零點漂移；量程≥300kv/m，雷電不漏報！

易造雷電預警系統實現了遠程標定功能，可根據用戶當地氣候環境的特點，實時調整優化算法，使雷電預警設備達到最優的預警效果。易造雷電預警系統探頭5年質保,軟件終身免費升級,免費安裝調試，技術培訓，易造為用戶提供高標準的雷電預警解決方案！
