管型避雷器由三部分組成—這些你都知道嗎【杭州易造】

發布時間:2022-08-10 瀏覽量：6957 作者：易造科技-小陳

管型避雷器由哪三部分組成？避雷器大家不陌生，但是它的組成部分你知道嗎？今天就帶大家了解一下。管型避雷器主要由外部放電間隙、內部放電間隙和內弧管三部分組成。

管型避雷器由哪三部分組成

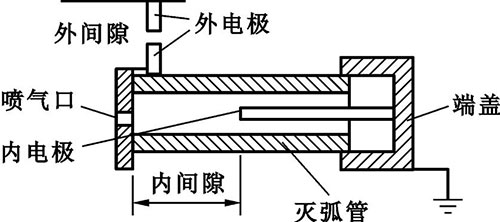

管型避雷器由哪三部分組成？外部放電間隙的作用是將避雷器與線路電壓隔離。內部放電間隙位于消弧管內，由棒形電極和環形電極構成，也稱消弧間隙，它決定放電電壓的大小。產氣管由纖維、有機玻璃或塑料等制成，其內部間隙裝在產氣管內，一個電極為棒形，另一個棒極為環形，外部間隙裝在管式避雷器與帶電的線路之間。管式避雷器外部間隙的最小值為:3kV,8mm; 6kV，10mm; 10kV，15mm。一般只使用于線路上。

管型避雷器由哪三部分組成？當輸電線路遭到雷擊或發生感應雷時，大氣過電壓使管型避雷器的內部間隙和外部間隙擊穿，強大的雷電流通過接地裝置流入大地。但隨之而來的是電力系統的工頻續流，其值也很大。雷電流和工頻續流在管子內部間隙發生強烈的電弧，使管子內壁的材料燃燒，并產生大量的滅弧氣體。由于管子容積小，氣體的壓力很大，因而從管口噴出強烈的滅弧氣體，在電流經過零值時電弧熄滅。這時，外部間隙的空氣恢復了絕緣，使管型避雷器與系統隔離，恢復系統的正常運行。

管型避雷器由哪三部分組成

管型避雷器由哪三部分組成？管型避雷器的熄弧能力與工頻續流的大小有關，續流太大產氣過多，管內氣壓太高，會使管子炸裂;續流太小產氣太少，管內氣壓太低則不足以熄滅電弧。管型避雷器采用了強制熄弧的裝置，因此比保護間隙熄弧能力強。但由于管型避雷器具有外間隙，受環境的影響大，故與保護間隙一樣，仍具有伏秒特性曲線較陡、放電分散性大的缺點，不易與被保護設備實現合理的絕緣配合;同時動作后也會產生截波，不利于變壓器等有線圈設備的絕緣。因此，管式避雷器只用于輸電線路個別地段的保護，如大跨距和交叉檔距處，或變電所的進線段保護。

管型避雷器由哪三部分組成

管型避雷器由哪三部分組成？因管型避雷器是靠工頻電流產生氣體而滅弧的，如果開斷的短路電流過大，產氣過多超出滅弧管的機械強度時，會使其開裂或爆炸，因此管型避雷器主要用于發電廠、變電所的進出線保護，限制高幅值雷電波侵入。此外，也常用于保護線路上某些絕緣薄弱的環節。另外隨著新型避雷器的發展，管型避雷器已不再使用。以上就是管型避雷器的基本內容了，如果你還有想要了解的內容，請關注易造官網。
