光伏發電系統浪涌保護器方案-立即咨詢免費獲取【杭州易造】

發布時間:2022-07-15 瀏覽量：2748 作者：易造科技-小古

光伏發電是風力發電以外的另一種再生清潔能源，被廣泛的應用于各個國家和地區。它具有安裝簡單，可大可小，穩定，長壽命等特點。一般來說光伏發電系統由光伏電池板、匯流箱、逆變器、配電柜、蓄電池以及相應的總線控制系統等構成。內部集成了大量的電氣和電子設備，而這些設備又都集中在一個相對較小的空間內。毫無疑問，雷擊以及電涌也是光伏發電系統的一大災害。易造為光伏發電系統提供了全面而又高效的雷擊防護解決方案。

根據IEC 62305系列標準以及光伏直流系統的特殊要求，確定光伏發電系統的雷擊防護分區以及光伏浪涌保護器安裝和選用，必須要考慮：

1. 雷電防護區域 (LPZ 0…3)；

2. SPD符合的測試電流波形 (8/20 波形和波形等)；

3. 電壓保護水平 (特別是交流側SPD的U P 值)；

4. 直流側開路電壓；

5. 諧波干擾等

依據標準

1. EN 50539-11《光伏系統應用的電涌保護器》

4. IEC 62305《雷電防護》系列標準

5. IEC 61312《雷電電磁脈沖的防護》

6. IEC 61643-11《接至低壓配電系統的電涌保護器》

7. GB 50057《建筑物的防雷設計規范》

光伏系統保護的選型要點：

擊穿: 為防止擊穿，通流量是SPD的關鍵參數

脫扣: SPD發生故障時及時的脫扣會避免燃燒事故，如何保證能夠準確及時地脫扣是SPD設計時必須考慮的問題

電弧: SPD發生脫扣后會產生拉弧（電弧），光伏直流系統中由于電壓電流的頻率是恒定的，不在相位的過零點，因此相對于交流系統中的SPD而言，直流系統中的SPD在發生脫扣時產生的電弧不容易自行熄滅，極易引發SPD的燃燒，無論對于SPD自身還是被保護系統，這都是不允許的

諧波: 交直流逆變器以及非線性負荷等因素都會造成諧波，會導致電壓長時間升高至千伏以上，如何確保SPD本身不受損害是一個關鍵問題

光伏發電系統浪涌保護器方案

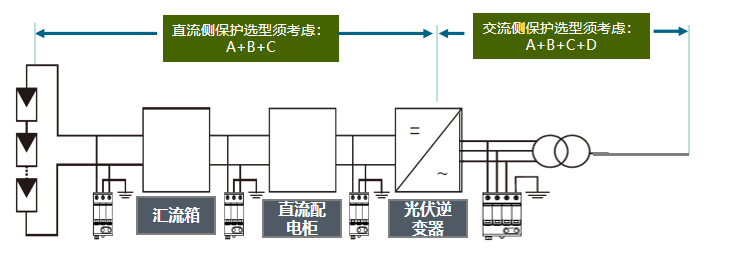

光伏發電系統示意圖

光伏發電系統浪涌保護器方案

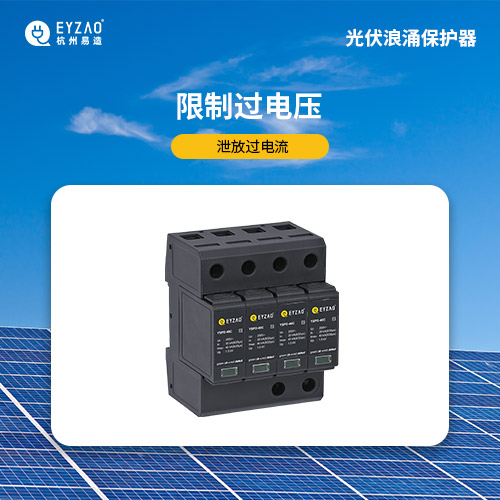

易造光伏系統交流側專用解決方案，采用特殊的隔離模塊(靜態動作電壓2000V)和3+1不接零線的結構，有效的解決諧波過電壓對SPD造成的使用壽命短和燃燒等安全隱患。

-End-

易造防雷浪涌保護器（防雷器）的主要優勢：

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。

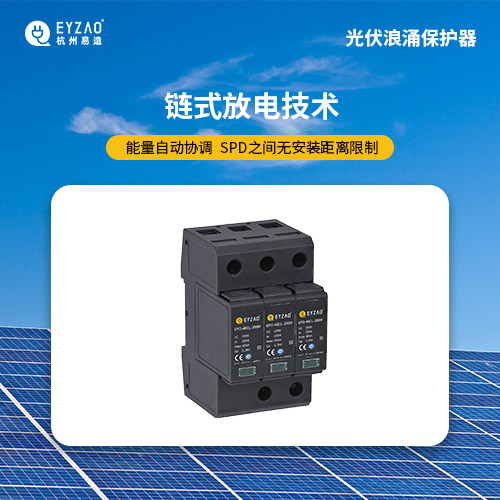

易造電涌保護器采用鏈式放電技術，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！

易造浪涌保護器外殼采用PA66高阻燃絕緣材料，符合UL94V-0 RoHS REACH，一體化設計防震防潮耐高溫，易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

杭州易造是浙江省科技型企業，高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊，產品通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號，可滿足所有低壓設備的電涌防護要求。
