最近有不少客戶問我們一級浪涌保護器該怎么選？怎么確定現場的配電箱要裝一級浪涌保護器的？一些基本的功能和參數要怎么確定呢？今天易造小編就來給大家詳細介紹一級浪涌保護器到底該怎么選。

一．什么是一級浪涌保護器？

一級浪涌保護是指進行10/350μs波形沖擊電流的T1類試驗SPD，所以也稱它為T1級浪涌保護器，對電源傳輸線路遭受直接雷擊時的巨大能量進行泄放，有效保護建筑內部的電氣設備免受浪涌電流的損害，因此，對一級浪涌保護器的考核主要是其放電能力。

GB 50343 -2012第5.4.3的第3條規定：進入建筑物的交流供電線路，在線路的總配電箱等LPZ 0A或LPZ 0B與LPZ 1區交界處，應設置I類試驗的浪涌保護器作為第一級保護；也就是說，一級浪涌保護器通常安裝于直擊雷風險較高區域，如建筑物外部電源線路上、獨立的總配電箱、主配電柜的總進線處、變壓器低壓側等位置。

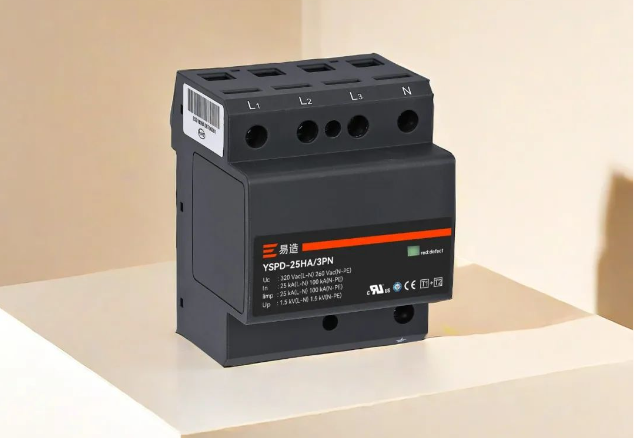

配電箱一級浪涌保護器該怎么選

二．如何正確選購一級浪涌保護器？

一級浪涌保護器的關鍵參數有沖擊電流Iimp、最大持續工作電壓Uc、電壓保護水平Up等。

GB 50057-2012第4.2.3的第8條：在電源引入的總配電箱處應裝設I級試驗的電涌保護器。電涌保護器的電壓保護水平值應≤2.5kV。每一保護模式的沖擊電流值當無法確定時，沖擊電流應取≥12.5kA。

1.limp沖擊放電電流，指的就是T1類浪涌保護器的通流量，也就是放電能力。一級浪涌保護器，沖擊放電電流Iimp常用的有15kA、25kA這兩個規格；

2.要求Up電壓保護水平≤2.5kV，因為總配電箱被保護設備的耐壓值一般在2.5kV或4kV，目前市場上230/400V配電系統一級浪涌保護器Iimp值12.5kA ~ 50kA，大部分都是能滿足Up≤2.5kV的，電壓保護水平值越低，保護性能越好。但像高電壓系統如690VAC、800VAC等，電壓保護水平Up＞2.5kV，這也是正常的，只要線路上的有效保護水平Up/f小于被保護設備的耐壓值就可以了；

3.浪涌保護器的最大持續工作電壓Uc要根據系統電壓來選用，最大持續工作電壓Uc要大于系統工作電壓，對于220V/380V三相配電系統，Uc常選用385V。國標里面Uc的優選值有：

配電箱一級浪涌保護器該怎么選標準

2、如何選擇安全可靠的一級浪涌保護器？

1.電力系統無電涌時,SPD不應對其所應用的系統工作特性有影響；

2.故障指示：由于失效的SPD對系統幾乎沒有影響,所以難以被發現，就需要有一個故障指示功能，保證下一個電涌到來之前更換失效的SPD，保護系統免受雷電流沖擊（開關型一級浪涌保護器通常無此功能）；

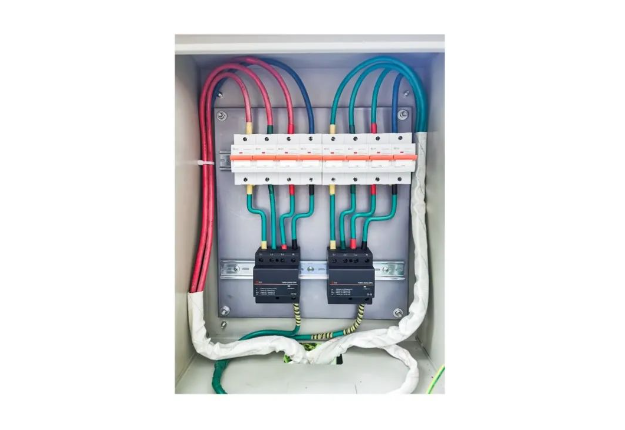

如何選擇安全可靠的一級浪涌保護器

3.無工作續流：由于歷史的原因，目前我國市場上的一級浪涌保護有3種，分別是開關型、限壓型、復合型。其中復合型具備了開關型高放電能力和限壓型低殘壓的優勢，沒有了開關型有續流和限壓型有漏電流壽命短的缺陷。復合型一級浪涌保護器的出現，代表了我國防雷器的生產水平已經和世界防雷器品牌站在了同一個高度，大大的提高了配電箱對浪涌的防護能力，同時確保了浪涌保護器在線路上不影響正常供電，讓配電系統穩定運行。

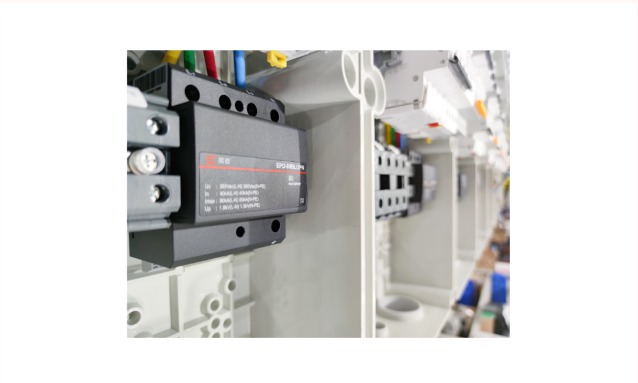

如何選擇安全可靠的一級浪涌保護器

在三相配電系統的總配電箱處安裝浪涌保護器，易造推薦型號為YSPD-25HA-385-R/3PN的一級浪涌保護器，復合型，具有能量自動協調功能，安裝簡單，無續流，無漏電流，還具有故障指示遙信告警等優勢，將更好地為您的配電系統保駕護航。
