電涌保護器(SPD)的選擇-符合IEC相關規定要求

發布時間:2022-06-21 瀏覽量：3475 作者：易造科技-小古

電涌保護器(SPD)的選擇,供電系統（依據1EC62305-4(EN62305-4)的防雷分區的概念，為電氣設備建立先進的雷擊和電涌保護系統，是保障復雜的電氣、電子設備無故障、無損害工作不可缺少的基本條件。對于1EC62305-4(EN62305-4)所規定的防雷保護分區中雷擊和電涌保護系統的SPD的要求，在IEC60364-5-53/A2(IEC64/1168/CDV:2001)有相關規定。

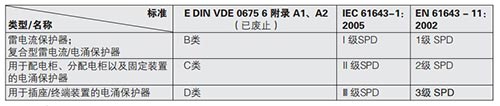

作為建筑物固定裝置的一部分使用的SPD,依據EC61643-1(EN61643-11),被劃分為“1級”、“2級”和“Ⅲ級”SPD。根據他們所選的安裝地點的不同，針對不同的要求和它的負載，分別進行測試。

電涌保護器(SPD)的選擇-等級

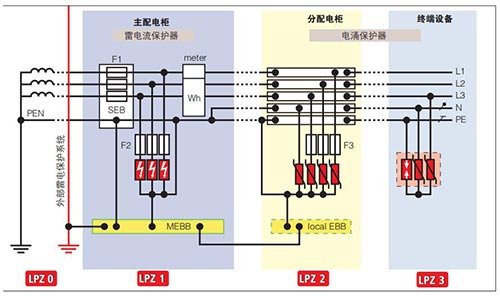

電涌保護器(SPD)的選擇,第一級SPD的泄放能力的要求是最高的。主要用于雷擊和電涌保護系統中LPZ0~LPZ1及更高雷電保護區的保護，如圖下圖所示。這些保護裝置必須能夠多次泄放波形為10/350us的雷電沖擊電流并保證其自身不會損壞。第1級SPD也被稱為雷電流保護器，其主要任務是阻止具有破壞性的部分雷電沖擊電流侵入到建筑物內的電氣設備。

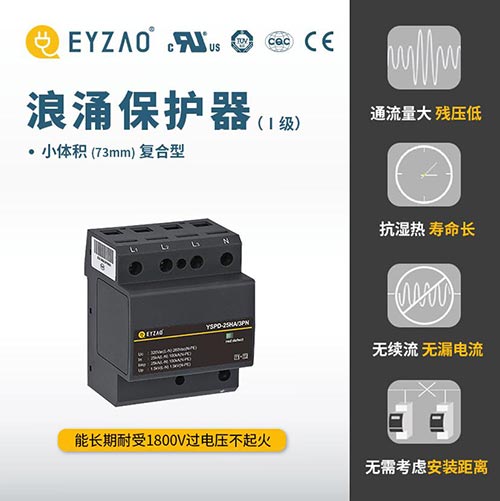

電涌保護器(SPD)的選擇-一級浪涌

電涌保護器(SPD)的選擇,在LPZO到LPZ1以及更高雷電保護區的界面，或是LPZ1到LPZ2以及更高的防雷保護區的界面，使用放電能力約為幾十千安（8/20μs波形)的第2級電涌保護器。

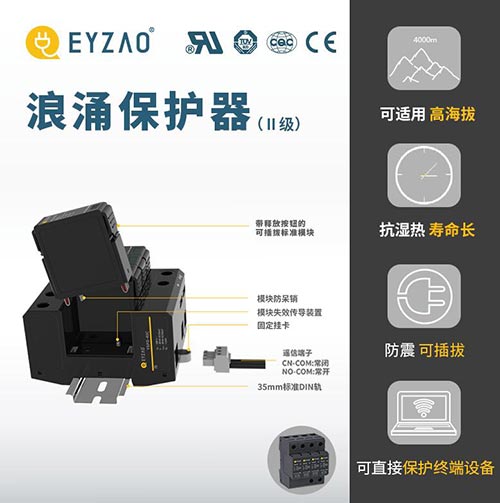

電涌保護器(SPD)的選擇-二級浪涌

電涌保護器(SPD)的選擇,供電設備的雷擊和電涌保護系統的最后一環是對終端設備的保護（位于LPZ2~LPZ3以及更高防雷分區)。第3級保護（終端保護）主要是防止供電系統中線間剩余電涌（如L-N之間的電涌）和各種操作過電壓。

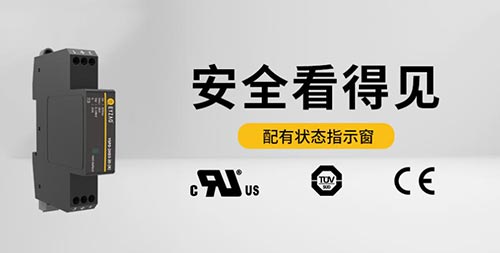

電涌保護器(SPD)的選擇-三級浪涌

更多電涌保護器資訊請立即咨詢易造技術黃工。
