浪涌保護器怎么選型和配線-廠家技術指導【杭州易造】

發布時間:2022-10-02 瀏覽量：3105 作者：易造科技-小張

雷電災害是最嚴重的自然災害之一，全世界每年因雷電災害造成的人員傷亡、財產損失不計其數。隨著電子、微電子集成化設備的大量應用，雷電過電壓和雷擊電磁脈沖所造成的系統和設備的損壞越來越多。因此，盡快解決建筑物和電子信息系統雷電災害防護問題顯得十分重要。浪涌保護器怎么選型和配線？

浪涌保護器怎么選型和配線

隨著相關設備對防雷要求的日益嚴格，選擇合適的浪涌浪涌保護器抑制線路上的浪涌和瞬時過電壓、泄放線路上的過電流成為現代防雷技術的重要環節之一。

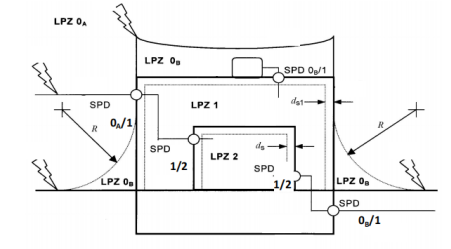

浪涌保護器怎么選型和配線？進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置I類試驗的浪涌保護器或II類試驗的浪涌保護器作為一級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置II類或III類試驗的浪涌保護器作為后級保護；特殊重要的電子信息設備電源端口可安裝II類或III類試驗的浪涌保護器作為精細保護。使用直流電源的信息設備，視其工作電壓要求，宜安裝適配的直流電源線路浪涌保護器。

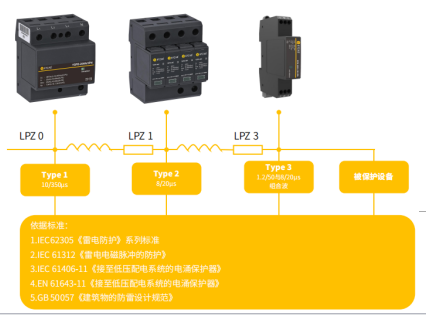

浪涌保護器一二三級、T1級T2級的含義：

①　一級浪涌保護器，按國標都是指的是T1試驗的浪涌保護器。

②　二級浪涌保護器，按國標指的是T2試驗≥40kA的浪涌保護器。

③　三級浪涌保護器，一般指的是20kA的浪涌保護器。

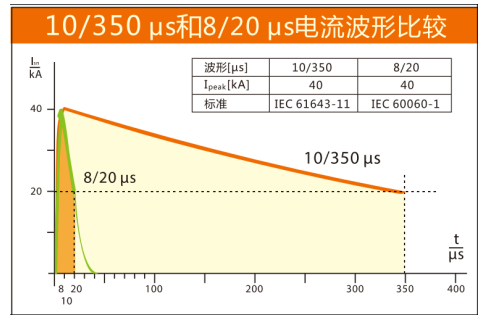

④　T1級指的是T1試驗等級，測試波形為10/350us，主要參數用沖擊電流Iimp標識；T2級指的是T2試驗等級，測試波形為8/20us，參數用最大放電電流Imax和標稱放電電流In標識

浪涌保護器怎么選型和配線

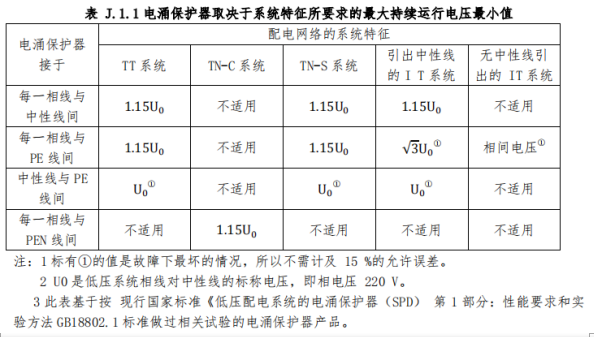

浪涌保護器怎么選型和配線？電涌保護器的最大持續運行電壓不應小于國標50057中表J.1.1所規定的最小值；在電涌保護器安裝處的供電電壓偏差超過所規定的10%以及諧波使電壓幅值加大的情況下，應根據具體情況對限壓型電涌保護器提高表J.1.1所規定的最大持續運行電壓最小值。

浪涌保護器怎么選型和配線

浪涌保護器通流容量/放電電流(Iimp,Imax,In)的選擇：

配電系統按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級泄放殘余雷電流，限制設備端的殘余電壓，同時與第一級保護配合。浪涌保護器一般是并聯安裝，不受系統的功率影響。

這些就是浪涌保護器怎么選型和配線的方法和技術參數了，只有選對浪涌保護器才能保護系統和設備不受雷災的影響。
