光伏防雷解決方案-廠家0元贈送【杭州易造】

發布時間:2022-03-06 瀏覽量：2909 作者：易造科技-小褚

光伏防雷解決方案，光伏是一種清潔環保的發電技術，對于全球能源危機以及環保問題都是一項重要技術。由于光伏太陽能板都布置在戶外而且光伏方陣的占地面積較大，極易被雷電擊中，雷電浪涌也會隨之進入光伏發電系統。如何進行有效的防雷是光伏面臨的一個重要問題，易造可為光伏發電提供全面又高效的防雷措施。

光伏系統設備的雷電及過電壓保護

1.雷電對光伏發電系統設備的影響

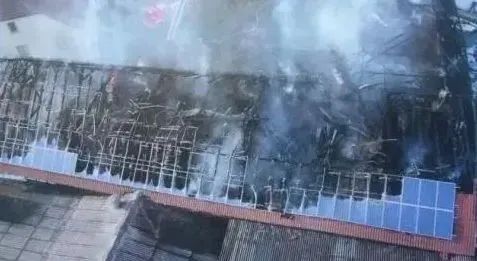

a.直擊雷：光伏發電站通常會建立在空曠地帶且占地面積大，所以雷電很可能直接擊中光伏發電方陣，造成設備的損壞，從而無法工作。

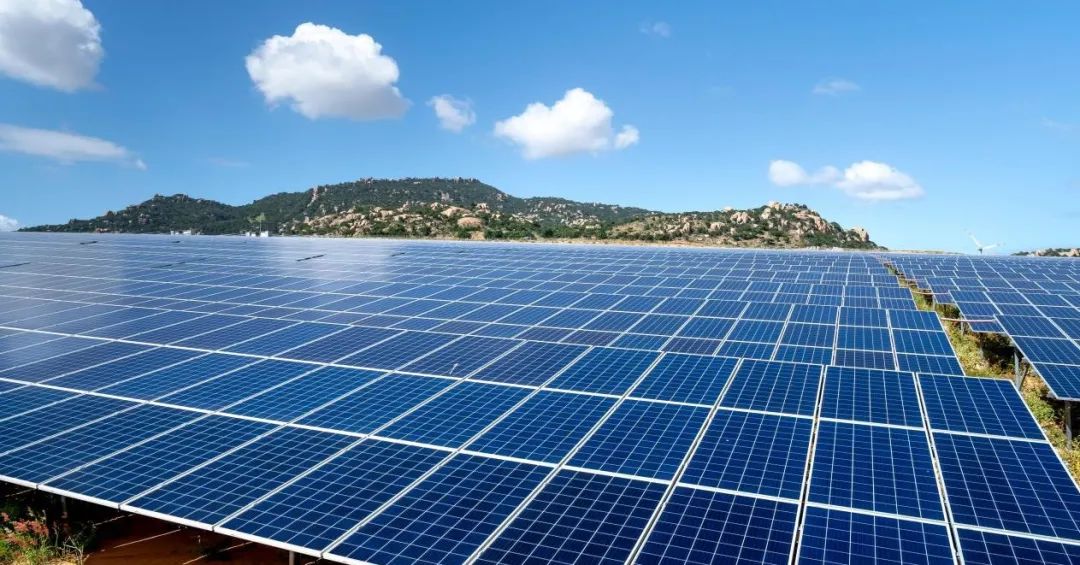

光伏防雷解決方案-光伏發電系統

b.感應雷：遠處的雷電閃擊，由于電磁脈沖空間傳播的緣故，會在光伏設備內部以及后續變電線路中產生浪涌過電壓，損壞電氣設備。

2.光伏發電系統的設備

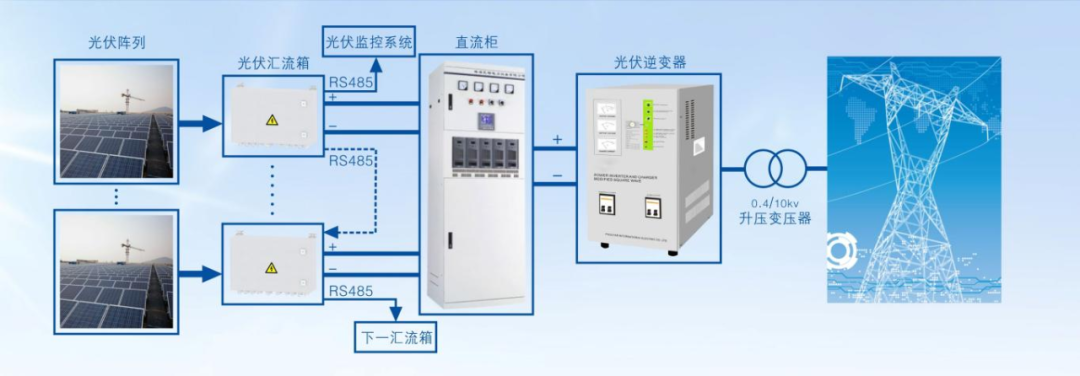

光伏防雷解決方案，一套完整的光伏發電系統包括發電方陣、匯流箱、直流配電柜、逆變器、交流配電柜等設備。

光伏防雷解決方案-發電系統設備

3.光伏設備的雷電防護

光伏防雷解決方案，光伏設備的雷電防護包括了防護直擊雷的外部防雷以及匯流箱逆變器的內部防雷。外部防雷包括避雷針、引下線、接地裝置等，內部防雷包括光伏直流浪涌保護器以及交流浪涌保護器等器件。

參考標準：

GB/T 18802.32-2021 低壓電涌保護器：用于光伏系統的電涌保護器選擇和使用導則

GB/T 36963-2018 光伏建筑一體化系統防雷技術規范

GB/T 32512-2016 光伏發電站防雷技術要求

IEC 61643-32 低壓浪涌保護裝置（第32部分：與直流電源相連的浪涌保護裝置、光伏裝置側）

易造光伏防雷方案

1.易造光伏用SPD特點

光伏防雷解決方案，易造擁有全系列Type2及Typel+2光伏交流和直流電涌保護器，最大承受電壓從100V-1800V，完全滿足IEC61643-32的使用要求，覆蓋了絕大部分的系統需求，易造光伏SPD有以下特點：

光伏防雷解決方案-SPD

a.防震動可插拔模塊設計：即使運輸震動、電流泄放時的沖擊都不會使模塊松動，更換模塊無需任何工具，操作簡單，提供了良好的用戶體驗。

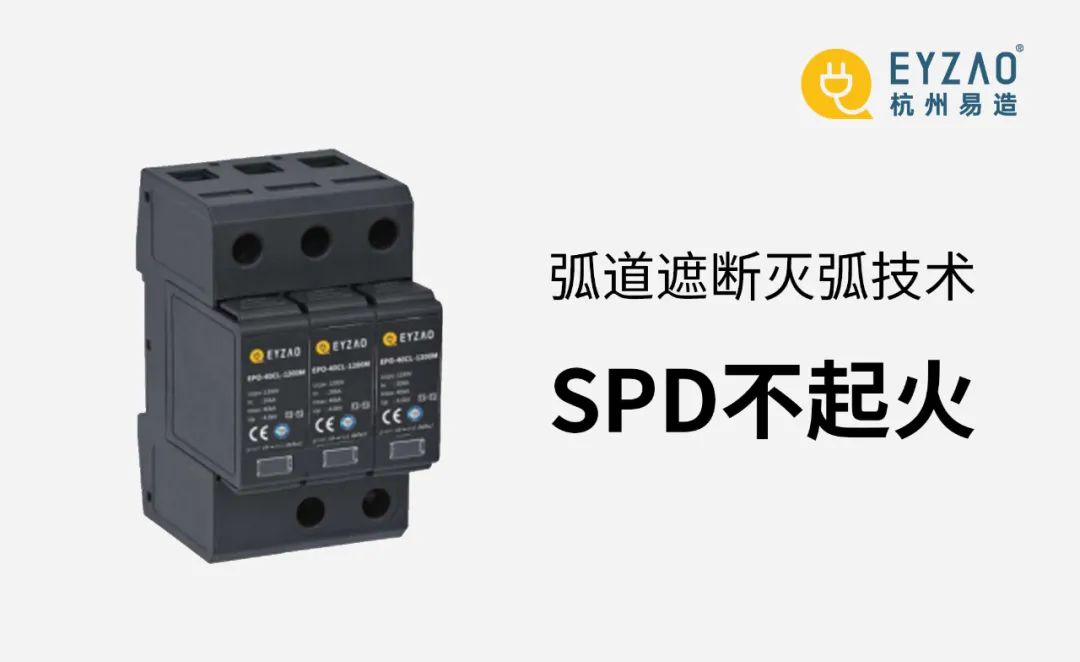

b.大遮弧擋板的巧妙設計提供了低溫焊點的快速熱傳導及脫扣后的大爬電距離(>10mm)，大大提高了脫扣靈敏度，同時降低了失火風險。

c.本地紅綠窗口的可視狀態指示和浮動切換式干接點遙信告警，有效告知電涌保護器的工作狀態，提供了友好的客戶維護體驗。

d.多種安裝方式包括帶底座和不帶底座的PCB固定和DIN軌安裝，更好的滿足了各類光伏系統場景的需求。

2.易造光伏防雷解決方案

a. 直流側

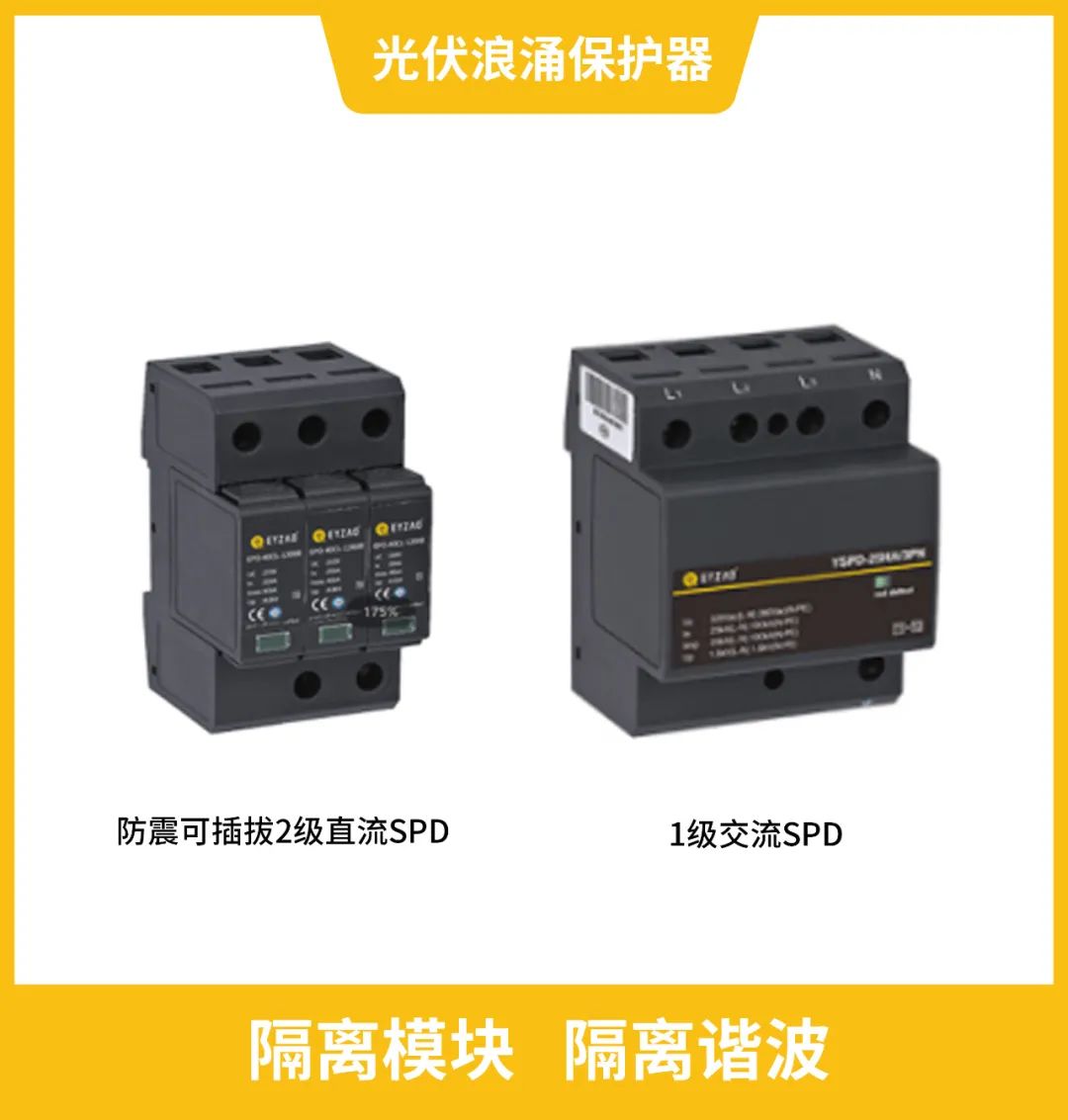

光伏陣列/匯流箱/逆變器:根據光伏系統電壓等級，選擇對應的可插拔防震2級直流SPD。

b.交流測

逆變器：特別帶有2000V隔離模塊的SPD，有效避免系統的諧波干擾并確保低電壓保護水平。

配電箱：靠近直擊雷區域需要安裝1級交流SPD。

供電系統：可提供供電系統制式（TNC,TT,TNS），選擇對應防震可插拔模塊化SPD。

光伏防雷解決方案-模塊
