選擇避雷器的注意事項，拿走不謝！【易造防雷】

發布時間:2022-12-20 瀏覽量：3259 作者：易造科技-小田

　　避雷器是這樣的一種防雷設備:當電氣設備在工作電下運行時對地不通;一旦出現雷電過電壓，就很快對地接通，將雷電流泄入大地;在雷電過去后，又很快恢復對地不通狀態。它的作用是限制作用于電氣設備絕緣上的過電壓值，以保護電氣設備絕緣。那么，選擇避雷器的注意事項？下面易造小編就您介紹。

避雷器

　　1.避雷器的伏秒特性與被保護設備的伏秒特性應正確配合，即它的沖擊放電電壓任何時刻要比被保護設備的沖擊放電電壓低。眾所周知，無論是保護間隙避雷器、管型避雷器還是普通閥型避雷器，其構造的關鍵元件之一都離不開間隙。伏秒特性是表示間隙在沖擊電壓作用下放電性能的曲線，即間隙的沖擊放電電壓Uc，m與電壓作用時間t的關系曲線，即Uc，m=f(t)。

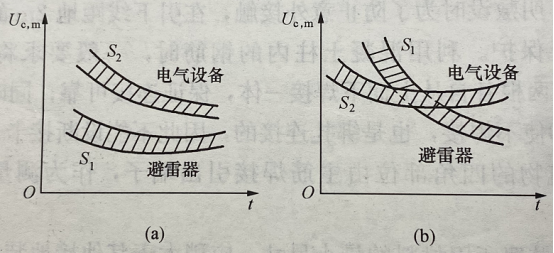

　　伏秒特性曲線對于選擇避雷器具有重要意義。電網上避雷器都是并聯在電氣設備旁邊，當雷電沖擊波襲來時，其上的火花間隙首先被擊穿，將雷電流導入大地，從而保護了電氣設備。因此避雷器火花間隙的伏秒特性曲線S任何時刻都必須低于被保護設備的伏秒特性曲線Sz，即應得到與下圖(a)所示相似的結果;而不能像下圖(b)所示的那樣兩者相交。這就是避雷器與被保護的電氣設備之間應有的“絕緣配合”。

避雷器-伏秒特性曲線

　　2.避雷器的伏安特性與被保護設備的伏安特性應正確配合，即它動作后殘壓要比被保護設備通過同樣電流時所能耐受的電壓低。

　　3.避雷器的滅弧電壓與安裝地點的最高工頻相電壓應正確配合，即前者應大于后者。這樣即使在系統發生一相接地故障的情況下，它也能可靠地熄滅工頻續流電流，可避免其發生爆炸。

　　還有以下幾點要主要：

　?。?）避雷器上下引線不應過緊或過松;避雷器與接地線的連接應短而直，不能迂回;

　　（2）避雷器的接地引下線應有足夠的機械強度和載流能力，一般應選用鋼材而不用貴重的有色金屬(銅或鋁);

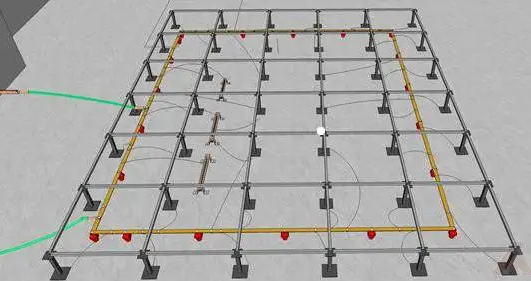

避雷器-接地引下線

　?。?）利用圓鋼或扁鋼作避雷器的接地線，其截面積應不小于35mm(外敷的接地引下線可采用鍍鋅鋼絞線);

　?。?）其引下線與接地體的引出線之間應有可靠的電氣連接。一般采用氧焊或電焊，不能用錫焊(因為強大的雷電流的熱效應可能把焊錫熔化);

　?。?）焊接處外表可涂瀝青漆等防腐劑。雷擊放電時的電流陡度非常高，即雷電波的等值頻率很高，因此雷電流通過引下線時的集膚效應很強，即雷電流僅在引下線的表面流過。這時引下線取用材料的電阻并不起什么作用，所以采用鐵線或銅線、鋁線，其防雷效果基本上是一樣的。但因銅線不經濟，而鋁線既不經濟且機械強度差又易腐蝕，相比之下鐵線機械強度牢靠又經濟得多，所以它的接地引下線中普遍使用圓鋼或扁鋼。

　　以上是選擇避雷器的注意事項，如您想要了解更全面的避雷知識或避雷產品，歡迎致電13372405168，易造有專門的技術人員為您介紹。
