浪涌保護器Up值,你了解嗎?-易造防雷
浪涌保護器作為一種重要的防護設備,在保護設備免受浪涌電流侵害方面發揮著重要作用。在選擇浪涌保護器時,一個重要的參數就是Up值,那么,你真的了解浪涌保護器的Up值嗎?
一、什么是Up
在首先,讓我們來了解一下Up值的含義,電壓保護水平(Up)是表征浪涌保護器限制接線端子間的最大電壓,也是浪涌保護器正常工作狀態下能夠允許的最大電壓值,Up值越低,說明設備在受到過電壓沖擊時,浪涌保護器能更快地將電壓限制在安全范圍內,從而保護設備的安全運行。Up值應大于實測限制電壓的最高值。
二、國標下的Up值
在選擇 SPD合適的電壓保護水平值時,應考慮被保護設備的電涌耐受(或關鍵設備的沖擊抗擾度)和系統的標稱電壓,電壓保護水平值越低,其保護性能越好。

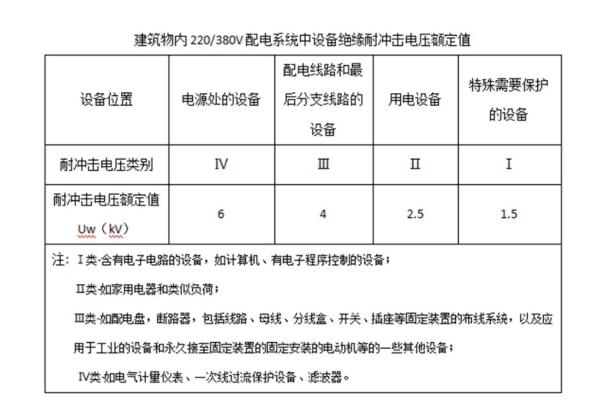

1、GB/T 18802.11標準要求,Up必須小于或等于被保護設備的沖出耐受電壓額定值Uw,通常為:Up≤Uw;低壓供電系統,Uw表征了設備的絕緣耐受過電壓的能力。
2、IEC 60364標準要求,在230/400Vac電網進線處SPD的電壓保護水平應不大于2.5kV,該值符合機電設備的耐壓,要求電子設備接口的沖擊耐受性較低,需要更精細的保護通常配置Up(電壓保護水平)不大于1.5kV的SPD。
3、國標GB50057-2010第4.2.4.8:在電源引入的總配電箱和配電箱內開關的電源側裝設的SPD,其電壓保護水平值應小于或等于2.5kV。

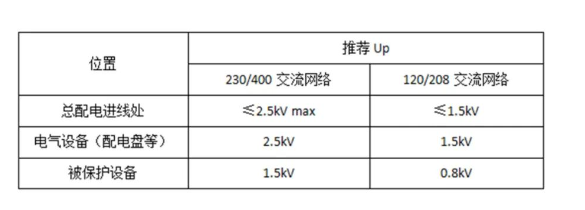

由上述可知,3個標準對Up值的推薦選擇都是相同的,在230/400V交流系統,預計威脅設備的最大沖擊電壓為2.5kV;在選擇浪涌保護器的Up時,一般Up ≤0.8*Uw,保留20%的裕度,也可取表格上的推薦Up,確保有效保護設備。
三、Up值的選擇原則

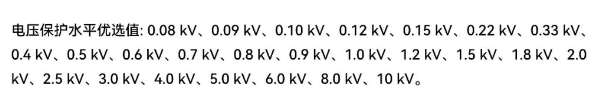

按照國標要求確定好Up值的界限后,根據GB/T 18802.12-2014低壓配電系統的電涌保護器選擇和使用導則標準規范第5.5.3.2,Up值應等于或大于實測限制電壓的最高值,可以從以下優選值中選擇:
Up值小有益于保護設備,但Up不是越小越好,應考慮暫時過電壓TOV等因素應恰當選取,與被保護設備匹配。
Up值小有益于保護設備,但Up不是越小越好,應考慮暫時過電壓TOV等因素應恰當選取,與被保護設備匹配。其次,最大持續工作電壓Uc或標稱電流In越大Up也會越大,在確定好SPD其它參數情況下滿足不了Up時,就要綜合考慮選擇最接近滿足條件的Up了。
在選擇浪涌保護器時,了解Up值的含義并根據實際需求進行選擇是非常重要的,合適的電壓保護水平(Up)才能有效保護設備,提高設備的穩定性和可靠性。
