雷電預警系統建設方案-雷電預警廠家提供-易造防雷

發布時間:2024-01-01 瀏覽量：1958 作者：易造科技-小古

通過對******有限公司4000萬噸煉化一體化項目配套油庫工程的前期調研分析,我們認為其傳統防雷設施總體設計是比較安全可靠的,但不可排除依舊遭受雷擊的風險，而其損失可能是我們很難承受的，如雷擊造成的關鍵大型設備損壞或人生安全等事件。究其原因主要存在：戶外系統的控制線和電源線的雷擊感應、接地網阻值偏大、避雷器老化導致性能弱化或原始防雷設計等級不能應對強雷電防護等幾方面可能。為了更好的防范和規避雷擊可能造成的災難，我們建議從以下幾方面加以完善和改進：

(1)建立一套雷電預警系統，實施主動防雷。當系統發出雷電預警時：

I．提示現場工作人員應采取相應的主動防范措施，如在非執行任務時應主動切斷電源、饋線接地等；如正要執行任務時可臨時延遲（可能的話）。

II.積累雷電過程的場強數據，為雷電評估分析或提高雷電防護等級等提供科學依據。

(2) 建議每年進行一次防雷檢測,如接地電阻等。

4.1 大氣電場儀室外部分安裝

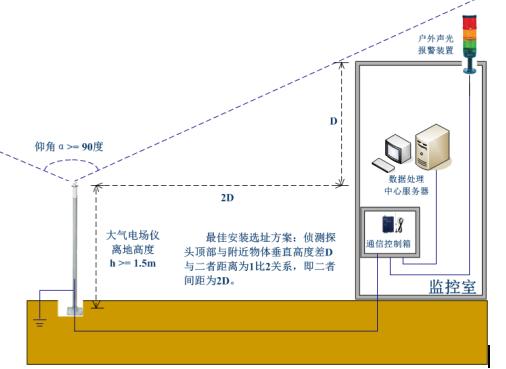

大氣電場儀安裝位置可根據實際現場條件進行選擇。大氣電場儀安裝點選擇的一般要求示意圖如下：

大氣電場儀

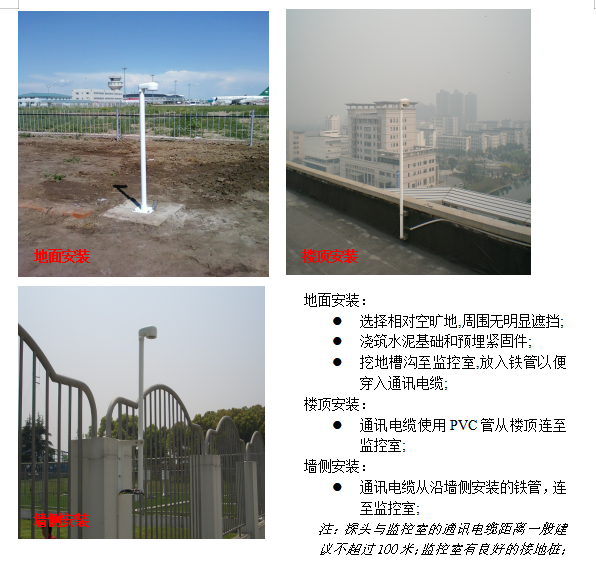

大氣電場儀的探頭安裝在Φ50的圓支撐桿上，支撐桿底座一般應使用水泥灌注成面積不小于0.4平方米、厚度不小于30厘米的固定基礎或固定于牢固的結構體上。大氣電場儀探頭通常安裝實例如下圖：


4.2電源、通信系統、室內控制箱的安裝

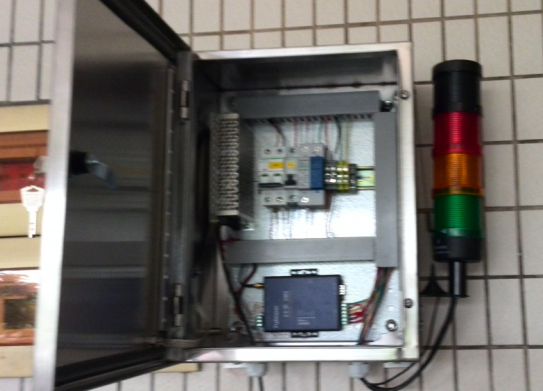

大氣電場儀設備通過4芯屏蔽電纜（2芯24V直流供電，2芯485通訊線）連接至監控室內的控制箱。控制箱使用交流電源（AC220V±10%，50±3Hz）供電，內部已配置直流電源、通訊控制器、及相關避雷器，控制箱應和室內接地系統良好連接。通訊控制器通過網線LAN連接或直接連接至監控電腦。控制箱一般安裝固定于室內墻體或置于室外合適位置，安裝實例如下圖。

大氣電場儀

4.3雷電預警系統建設

根據我們多年經驗，一般庫區的雷電預警系統中戶外傳感器大氣電場儀探頭建議選擇安裝于庫區辦公樓的頂部，其位置應露出頂棚1米以上；通信控制箱置于機房墻壁，控制箱上安裝聲光報警燈，當發生1、2、3級雷電預警信號時，自動顯示黃色、橙色、紅色信號燈；通信電纜線采用4芯屏蔽電纜線經由頂部橋架進入機房；監控軟件安裝于機房內計算機上（考慮系統穩定性，計算機建議獨立專用）；安裝調試結束后實現電場強度曲線實時跟蹤顯示、雷電聲光報警、預警短信自動發送、預警事件查詢與分析等功能。

-End-

易造雷電預警系統的安裝實現了遠程標定功能，可根據用戶當?shù)貧夂颦h(huán)境，實時調整優化算法，使雷電預警設備達到最優的預警效果。易造雷電預警器探頭5年質保,軟件終身免費升級,免費安裝調試，技術培訓，為用戶提供高標準的雷電預警解決方案
