管型避雷器—一看就清楚【杭州易造】

發布時間:2022-08-15 瀏覽量：7569 作者：易造科技-小陳

管型避雷器通常稱為排氣式避雷器，由產氣管、內部間隙和外部間隙等組成一類避雷器。內部間隙稱為滅弧間隙，外部間隙稱為隔離間隙。隔離間隙把產氣管與工作電壓隔離開，在正常工作電壓下，管子不帶電。

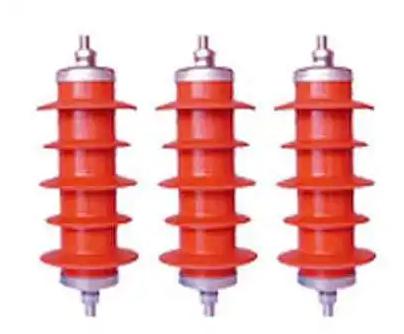

管型避雷器

管型避雷器實質上是一個具有較高熄弧能力的保護間隙。它有相互串聯的兩個間隙:一個在大氣中，稱為外間隙，其作用是隔離工作電壓以避免產氣管被工頻電流燒壞;另一個間隙裝在管內，稱為內間隙或滅弧間隙，其電極一端為棒形，另一端為環形。管由纖維、塑料或橡膠等產氣材料制成。

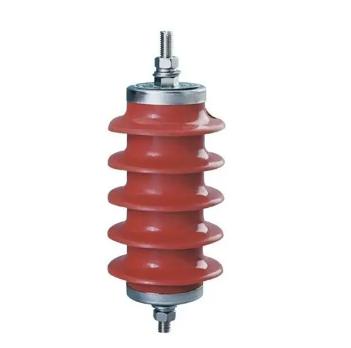

管型避雷器

管型避雷器的熄弧能力比保護間隙要強，但它具有一些和保護間隙同樣的缺點，那就是伏秒特性較陡且放電分散性較大，不易與被保護電氣設備實現合理的絕緣配合。同時，管型避雷器動作后工作導線直接接地形成截波，對變壓器縱絕緣不利。此外，其放電特性受大氣條件影響較大，因此，管型避雷器只用于線路保護和發電廠、變電所的進線段保護。

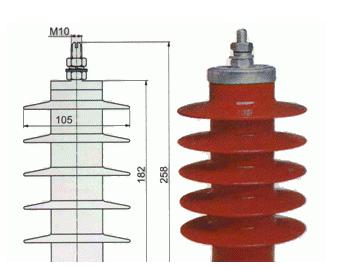

管型避雷器

當管型避雷器受到雷電波入侵時，內、外間隙同時擊穿，雷電流經間隙流入大地;過電壓消失后，內、外間隙的擊穿狀態將由導線的工作電壓所維持。此時流經間隙的工頻續流就是管型避雷器安裝處的短路電流。工頻續流電弧能高溫使管內產氣材料分解出大量氣體，管內壓力升高，氣僻在高壓力作用下由環形電極的開口孔噴出，形成強烈的縱政作用，從而使工頻續流在第一次經過零值時就熄滅。管型避雷器的熄弧能力與工頻續流大小有關，續流太大產氣超多，管內氣壓太高將造成管子炸裂;續流太小產氣過少，管內氣壓太低不足以熄弧。故管型避雷器熄滅工頻電流有上下限的規定，通常在型號中表明。管型避雷器的上下限燧弧電流應分別大于和小于短路電流的最大值和最小值。

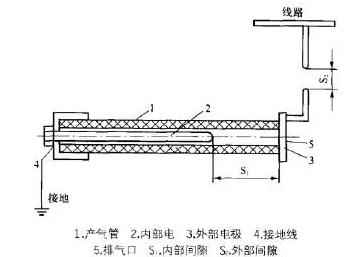

管型避雷器

看完以上內容之后，小編給大家總結了以下管型避雷器的優缺點

管型避雷器的主要優缺點為:

（1）伏秒特性較陡且放電分散性較大，而一般變壓器和其他設備絕絳的沖擊放電伏秒特性較平，二者不能很好配合;

（2）管型避雷器動作后工作母線直接接地形成截波，對變壓器縱絕絡不利。

此外，其放電特性受大氣條件影響較大，因此管型避雷器目前只用于線路保護(如大跨越和交叉檔距以及發、變電所的進線保護。
