線路避雷器—一文全都懂【杭州易造】

發布時間:2022-10-08 瀏覽量：5289 作者：易造科技-小胡

線路型避雷器主要用于交流輸變電線路，是為了限制線路雷電過電壓，提高線路耐雷水平，是降低系統因雷擊故障引起的跳閘率，專門設計的一種懸掛安裝于輸電桿塔上的避雷器。現在交流輸電線路主要采用用復臺外套金屬氧化物避雷器。

復合外套金屬氧化物避雷器為并聯連接在線路絕緣子的兩端，用于限制線路上的雷電過電壓及(或)操作過電壓之用的復臺外套金屬氧化物避雷器(以下簡稱線路避雷器)。金屬氧化物避雷器(壓敏避雷器)是以氧化鋅(ZnO)基壓敏電阻(非線性電阻)組成的。

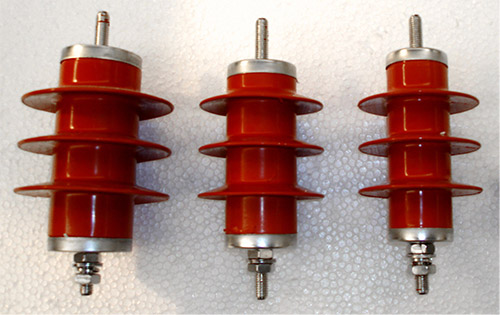

線路避雷器

線路避雷器的分類從間隙特征上講，線路避雷器大體上分為無間隙和有間隙避雷器兩大類，有間隙避雷器又有外串間隙和內間隙之分，由于產品制造和運行方面的綜合原因，內間隙避雷器在線路上幾乎不用，因此有間隙線路避雷器通常是指外串聯間隙避雷器。有間隙線路避雷器作為主流的線路避雷器，又有兩種主要形式，即純空氣間隙避雷器和絕緣子支撐間隙避雷器。

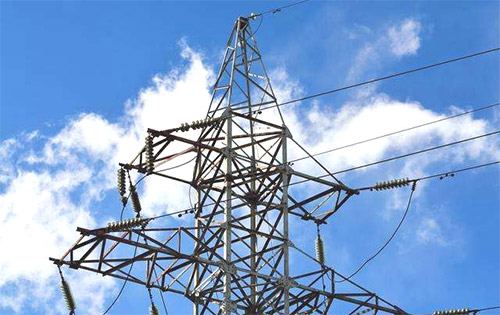

線路避雷器

無間隙線路避雷器主要用于限制雷電過電壓及操作過電壓；帶外串聯間隙線路避雷器由復臺外套金屬氧化物避雷器本體和串聯間隙兩部分構成，主要用于限制雷電過電壓及(或)部分操作過電壓。近十幾年來，國內外采用帶外串聯間隙金屬氧化物避雷器，大大提高了金屬氧化物避雷器承受電網電壓的能力，又具有更好的保護水平，因此EGLA (帶外串間隙線路避雷器)是應用最廣泛的線路避雷器。

在安裝線路避雷器時要注意以下幾點：

1、線路避雷器在安裝前應嚴格按照規程開展交接試驗；

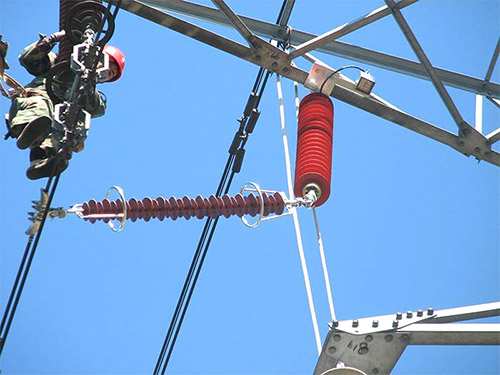

2、線路避雷器安裝時，為保障間隙距離的有效性，避雷器尾端弧形電極長軸方向應與下方導線垂直；

線路避雷器

3、線路避雷器純空氣間隙安裝時應滿足要求；

4、線路避雷器的計數器應選擇具有大盤徑、粗指針的計數器，以易于塔下查看讀取數據，安裝時計數器面板朝下。計數器安裝時，通過軟導線與避雷器接地端子相連，計數器朝向主橫擔側，也可安裝在桿塔塔頭主橫擔。上靠近避雷器側的位置(打孔)，但距避雷器的位置不應超過2m。

以上就是小編對線路避雷器的詳細介紹，希望可以幫助到您，更多防雷資訊，請關注易造官網！
