雷電流記錄儀功能和原理【易造防雷】

發布時間:2022-11-22 瀏覽量：2490 作者：易造科技-小田

　　當下的雷電流記錄儀被廣泛用于眾多行業，它可用于像電力、能源、鐵路、氣象、文物建筑、避雷塔等記錄自然雷電流數據，同時它適合用來與避雷帶或避雷器進行配套使用。為雷擊事故報告、雷擊事故應急處理、防雷設計改進等，提供一個數據的參考依據，對改進設備防護方法、提升設備可靠運行具有極大的意義。

　　易造EFZ系列雷電流記錄儀的功能特點如下：

　　1.能夠測量雷擊脈沖電流峰值以及雷擊發生時間；

　　2.定期上傳數據，發生雷擊時喚醒及時上傳數據；

　　3.雷擊響應靈敏度高、啟動閥值小、量程大；

　　4.常年戶外使用，無需特別維護，定期檢查其是否牢靠，到期更換內置鋰電池；

　　5.安裝簡單,無任何外部接線。

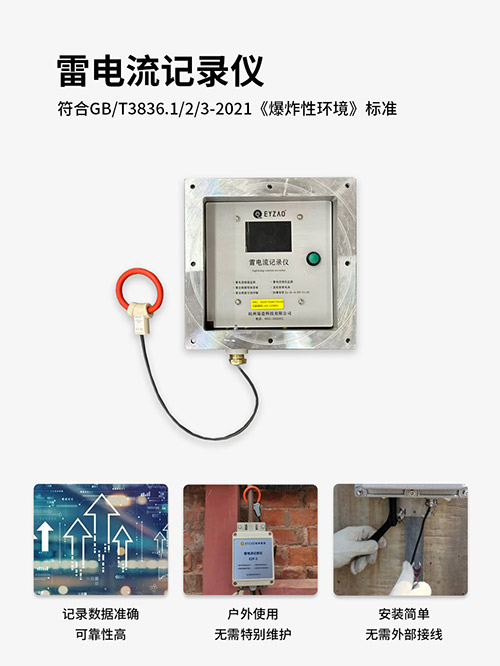

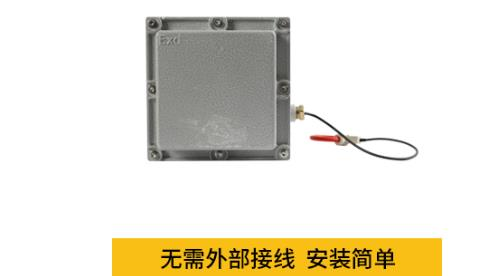

易造雷電流記錄儀無需外部接線安裝簡單

　　易造EFZ系列雷電流記錄儀工作原理：

　　雷電流記錄儀采用低電感量羅氏線圈作為雷電流檢測互感器，羅氏線圈通過一個對輸出的電壓信號進行積分的電路可以真實還原輸入電流，有以下特性：

　　1.不含鐵磁性材料，無磁滯效應，幾乎為零的相位誤差；

　　2.無磁飽和，因而測量范圍可從數安培到數百千安的電流；

　　3.結構簡單，并且和被測電流之間沒有直接的電路聯系；

　　4.體積小、重量輕、符合環保要求；

　　5.響應頻帶寬0.1-1MHz。與帶鐵芯的傳統互感器相比，羅氏線圈具有測量范圍寬，精度高，穩定可靠，響應頻帶寬，同時具有測量和繼電保護功能。

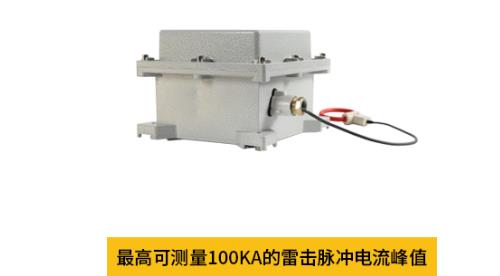

雷電流記錄儀最高可測量100KA的雷擊脈沖電流峰值

　　而針對傳統的雷電流記錄儀不能記錄這一弊端，易造通過多年研究，解決了這一重大缺陷。易造EFZ-1雷電流記錄儀優勢：記錄儀平時處于休眠模式，電池可持續使用2-3年，更換方便。雷電流發生時，單片微機被喚醒，雷電流記錄儀可對雷電流大小、時間、次數和極性進行準確記錄，出現一次記錄一次，上傳一次，記錄完成后又進入休眠狀態。

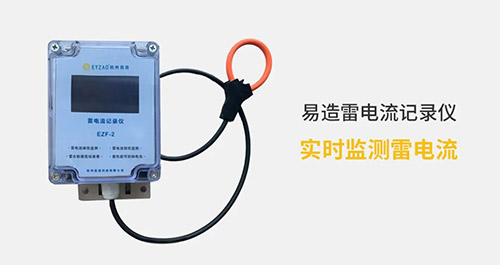

雷電流記錄儀記錄數據準確

　　原理：當雷電流經過安裝有雷電流記錄儀的測量通道時，雷電流記錄儀的雷電流檢測傳感器會瞬間響應并觸發智能中央處理單元，與此同時感應信號通過信號濾波處理模塊，由信號采樣保持電路進行保持，并快速被A/D轉換模塊進行模數轉換處理后由智能中央處理單元讀取，智能中央處理單元根據A/D轉換結果計算出雷電流值，及時上傳到文物安全雷電預警監測平臺，永久記錄保存。

　　想要了解雷電流記錄儀的更多相關詳情，歡迎到杭州易造咨詢了解。
