油汽庫雷電預警系統安裝（一）【易造防雷】

發布時間:2022-12-01 瀏覽量：1642 作者：易造科技-小田

　　一、適用范圍

　　本文件明確了大型油氣儲存基地雷電預警系統的基本功能、系統構成及技術指標，為大型油氣儲存基地雷電預警系統建設提供技術指導。

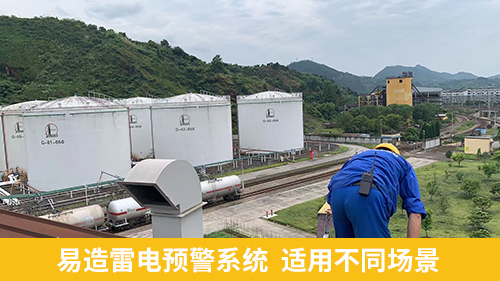

油汽庫雷電預警系統-易造適用不同場景

　　二、標準依據

　　GB/T 38121雷電防護雷電預警系統

　　GB/T 40619基于雷電定位系統的雷電臨近預警技術規范

　　T/CECS 688雷電預警系統技術規程

　　T/CMSA 0012爆炸和火災危險場所雷電監測預警技術要求

　　GB/T 27962氣象災害預警信號圖標

　　三、基本功能

　　雷電預警系統通過實時采集雷電相關信息，實現對大型油氣儲存基地鄰近區域雷電活動的實時監測、全面感知、臨近預警，基本功能如下：

　　1.雷電實時監測，具備實時測量地面大氣電場或閃電特征參數等功能。

　　2.雷電臨近預警與預警信息發布，包括雷電預警級別、雷電預警時間、預警區域、預警解除等信息。

　　3.雷電歷史數據統計查詢，具備不同區域、不同時間雷電預警或閃電活動信息查詢、統計分析功能。

　　4.系統具備與大型油氣儲存基地智能管控平臺進行數據交互的功能。

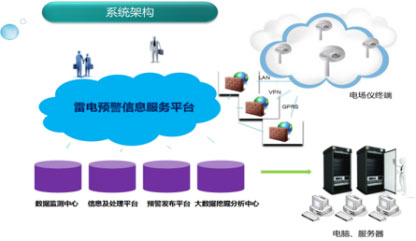

油汽庫雷電預警系統-易造雷電預警系統軟件具備數據交互功能

　　四、系統構成

　　雷電預警系統由雷電預警傳感器、數據處理系統和用戶端等部分組成。

　　1.雷電預警傳感器，可由大氣電場儀、閃電定位系統、多普勒雷達等一種或多種設備構成。

　　2.數據處理系統，配置可支持雷電預警傳感器通信、接收、存儲、計算與應用發布的硬件和軟件。

　　3.用戶端，包括電腦端、移動端、數據接口服務等一種或多種不同類型。

　　五、技術指標

　　1.雷電預警提前時間不低于10分鐘。

　　2.雷電平均有效報警率不低于80%。

　　3.探測半徑不小于10公里。

　　4.大氣電場探測精度優于±5%。

　　5.具備黃、橙、紅三級雷電預警功能。

　　6.雷電預警歷史數據儲存時間不低于3年。

　　7.雷電預警傳感器滿足油氣儲存基地電氣防爆要求，防水、防塵不低于IP65。

　　8.雷電預警傳感器壽命不小于5年。

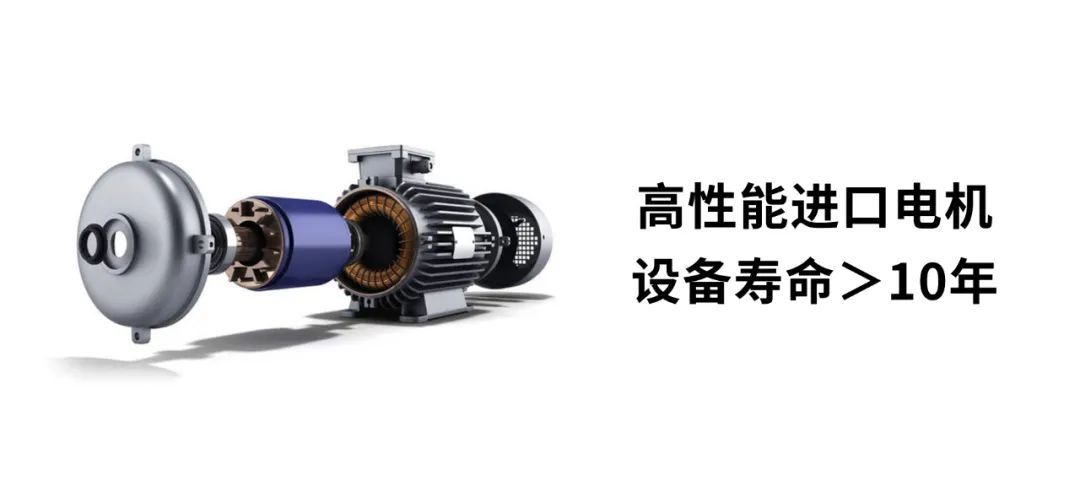

油汽庫雷電預警系統-易造高性能進口電機壽命長

　　六、雷電預警信息分級及應急響應

　　1.雷電預警信息分級標準，雷電預警信息分為三級(可根據雷電預警傳感器類型和雷電預警信息源的不同進行調整);

　　(1)一級為黃色預警：可能有雷電活動，覆蓋區域的大氣電場正在增強，電場出現波動，地閃回?fù)酎c發生位置距基地10-30km,有造成雷擊事故的可能；

　　(2)二級為橙色預警：雷電發生的可能性較大，覆蓋區域的大氣電場快速增強，電場變化波動加劇，地閃回?fù)酎c發生位置距基地5-10km,造成雷擊事故的可能增加；

　　(3)三級為紅色預警：即將發生雷電，覆蓋區域的大氣電場劇烈波動，地閃回?fù)酎c發生位置基地0-5km,造成雷擊事故的可能性大。

油汽庫雷電預警系統-易造雷電預警等級-提前發出三級雷電警報

　　2.雷電預警應急響應

　　企業應綜合考慮生產要求、儲罐類型、存儲介質、應急響應能力等因素建立適用的雷電預警預案及執行保障制度，內容應包括雷電風險識別清單、雷電避險動作識別清單、雷電分級響應清單、崗位及人員責任清單。

　　(1)企業應組織制作本單位的雷電風險識別清單和雷電避險動作識別清單；

　　(2)雷電風險識別清單應包括所有對于雷電敏感的部門、崗位、作業類型、作業過程、雷電風險隱患、雷電風險后果；

　　(3)針對雷電風險識別清單中的每項風險隱患，列出針對性的可選避險動作。動作設計的目標是避免人員雷擊傷害、降低雷擊事故概率、提高雷擊事故救援效率。避險動作類型包括檢查、暫停、關停、疏散、戒備、救援等，避險動作識別清單中還應包括避險動作的啟動時間、前置動作要求、動作成本分析、避險效果、動作撤銷條件等；

　　(4)結合企業安全管理和生產作業的實際要求，制定雷電分級預警響應清單、崗位及人員責任清單。

　　七、運行維護

　　1.每年雨季之前對硬件設備、軟件接口及周邊環境進行檢查，確保設備正常運行，包括探頭、主機、機箱內溫濕度條件、太陽能組件電池板、蓄電池等；

　　2.當軟件平臺無法正常接收傳感數據時，應立即檢查設備運行狀態及通信情況。

-End-

易造EW3.0雷電預警系統（大氣電場儀）的主要優勢：

易造雷電預警系統采用FSM測量技術，可實時監測20km內的雷云變化,可以提前30分鐘連續發出三級級雷電警報,斷網斷電時，預警信號也不斷；采用IP65場磨式大氣電場儀,耐腐蝕，精度高無零點漂移；量程≥300kv/m，雷電不漏報！

易造雷電預警系統實現了遠程標定功能，可根據用戶當?shù)貧夂颦h(huán)境的特點，實時調整優化算法，使雷電預警設備達到最優的預警效果。易造雷電預警系統探頭5年質保,軟件終身免費升級,免費安裝調試，技術培訓，易造為用戶提供高標準的雷電預警解決方案！

杭州易造是雷電預警國標編制單位,具有雷電預警設備15年的研發經驗，擁有雷電預警平板實驗室。易造EW3.0雷電預警系統榮獲發明專利、外觀專利、防爆認證，被廣泛應用于儲油基地、石油化工、旅游景區、氣象觀測、大型游樂場、高爾夫球場、港口碼頭、風電場等行業領域。易造雷電預警系統符合油庫雷電預警要求。
