用于二級保護的壓敏電阻浪涌保護器-詳情介紹【杭州易造】

發布時間:2022-02-05 瀏覽量：2290 作者：易造科技-小雷

上一篇小編給大家介紹了一級浪涌保護器的技術特點，現在我們來介紹用于二級保護的壓敏電阻浪涌保護器的技術，2類電涌保護裝置通常安裝在子配電或機器控制柜中。這些 SPD 必須能夠釋放間接雷擊或開關操作引起的感應浪涌電壓，但不能處理直接雷擊。因此，能量輸入顯著減少。在任何情況下，由開關操作引起的感應浪涌電壓通常是非常動態的，具有快速響應行為的放電技術如壓敏電阻技術，適合用于二級保護的浪涌保護器生產。

二級保護的壓敏電阻浪涌保護器

圖 1：壓敏電阻等效電路圖

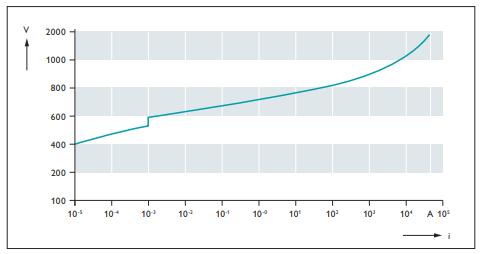

用于二級保護的壓敏電阻浪涌保護器中的壓敏電阻（可變電阻器或金屬氧化物壓敏電阻，MOV）（圖39）是由金屬氧化物陶瓷制成的半導體元件。它們表現出非線性的電流-電壓特性曲線（圖 2）。在低電壓范圍內，壓敏電阻的阻抗非常高，但在較高電壓范圍內，阻抗會迅速下降，因此可以毫無問題地釋放非常大的電流，因此，壓敏電阻的特性被稱為限壓特性。由于典型的響應時間在較低的納秒范圍內，壓敏電阻甚至非常適合限制特別動態的浪涌電壓現象。圖 2：額定電壓為 320 V AC 的壓敏電阻的電壓-電流特性曲線

二級保護的壓敏電阻浪涌保護器-曲線

用于二級保護的壓敏電阻浪涌保護器中的高性能壓敏電阻甚至可以表現出高達 12.5 kA (10/350 μs) 的脈沖放電容量，這意味著它們也適合作為 1 類 SPD 用于低保護級別的環境。

對于25 kA至50 kA（10/350 μs）的更高脈沖放電容量，通常必須使用多個壓敏電阻并聯。沒有火花間隙技術的浪涌保護制造商因此經常使用壓敏電阻作為防雷等級 I的1型SPD。

二級保護的壓敏電阻浪涌保護器-技術

二級保護的壓敏電阻浪涌保護器,把壓敏電阻用于生產1級浪涌保護器，這個概念有嚴重的缺點：如果并聯的壓敏電阻的特性不精確匹配，則要求是很難滿足，在工作過程中，各個路徑被置于不同的負載下。隨著時間的推移，不均勻的負載變得越來越大，最終會導致壓敏電阻過載。因此，一級浪涌保護器我們還是使用火花間隙技術，二級浪涌保護器使用壓敏電阻技術，這樣才是更合適的做法。

-End-
