浪涌保護器選型的誤區：相電壓和線電壓-易造防雷

發布時間:2024-02-09 瀏覽量：1784 作者：易造科技-小古

很多人在進行浪涌保護器選型的時候，經常發現這樣一個問題：為什么線路電壓是380v或440v，而防雷廠家給我選用的浪涌保護器型號Uc值只有320v或385v？浪涌保護器的工作電壓小于我的電壓值，這樣選出來的浪涌保護器安裝在線路上能防雷嗎？

其實，這里存在一個對電壓參數的誤區，也就是相電壓和線電壓的區別。

究竟相電壓和線電壓之間有什么關系呢？為什么我的浪涌保護器Uc值小于線電壓還能正常工作呢？下面，小編就來給大家科普下這兩個概念吧。

什么是相電壓和線電壓？

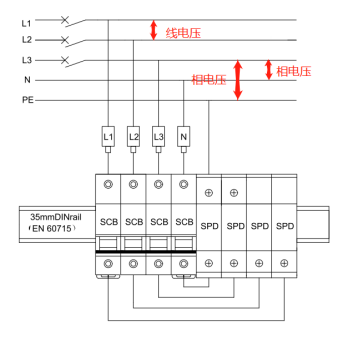

舉例：在一個三相五線制的供電系統（如TN-S接零保護系統）中，分別由三根相線及一根零線及一根PE線組成，那么在這個三相五線制的供電系統中，相電壓指的是任意一根相線和零線（N線）、任意一根相線與PE線之間的電壓；線電壓指的是任意兩根相線之間的電壓。如下圖所標識：

L3與PE線之間的電壓是相電壓，L3與N線之間的電壓也是相電壓；

L1與L2線之間的電壓為線電壓。

浪涌保護器選型

相電壓和線電壓之間的關系

我們國家常用的標準交流電壓是：相電壓為220v，線電壓為380v，而相電壓和線電壓之間的數學關系為：線電壓為相電壓的√3倍。

為什么浪涌保護器Uc值小于線電壓還能正常工作呢？

首先，我們來了解浪涌保護器的工作原理：浪涌保護器的安裝位置是在相線和零線、相線和地線之間，3PN浪涌保護器還會安裝在零線和地線之間，無論如何浪涌保護器都不會安裝在兩根火線之間。因此，我們?cè)诶擞勘Ｗo(hù)器選型時，選Uc值時，只需要考慮電路中的相電壓。

浪涌保護器選型

因此當大家在安裝浪涌保護器時，看到的電路電壓為380v，而實際的相電壓只有220v，給它安裝Uc為320v或385v的防雷器完全能達到防雷效果。而如果是440v的線電壓，那么它的相電壓就是254v，安裝320v或385v的浪涌保護器也都能滿足這個電路系統中的防雷要求。

浪涌保護器選型

大家在浪涌保護器選型時往往會碰上很多問題，這個不奇怪，防雷本來就是一個比較偏冷的行業。杭州易造科技作為專業的防雷器廠家，有完善的售前技術咨詢服務，具備從浪涌保護器到雷電預警系統等防雷全系列型號產品線，同時可以量身定制多種防雷方案，大家在遇到防雷上的問題時可以隨時來咨詢易造科技。

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈?zhǔn)椒烹娂夹g(shù)，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

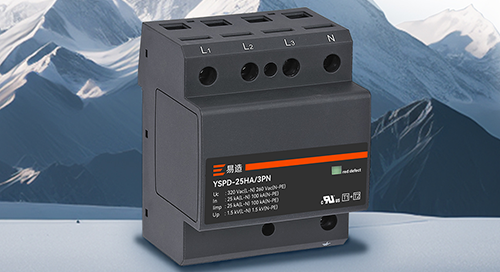

易造復合型浪涌保護器
