接地電阻測試儀要求——原來這才是正確的要求！【易造防雷】

發布時間:2022-11-10 瀏覽量：3034 作者：易造科技-小陳

　　可能對于不少朋友來說，接地電阻這樣的名詞會有些陌生，但是其實，接地電阻它在我們電路運用中是很常見的，它可以保證我們底下用電的安全，然后，另一方面，我們也都知道，接地電阻的運行需要在很可靠、安全的環境下完成。對于接地電阻的安裝和使用，精度方面要求也是很高的。那么，今天小編就位大家具體介紹接地電阻測試儀的要求吧。

　　接地電阻測試儀是針對接地電阻、土壤電阻率、接地電壓、交流電壓的現場測量，結合新的防雷接地電阻檢測標準精心設計制造的。測試電流達到20mA，采用數字化和微處理技術，用3線法測量接地電阻。

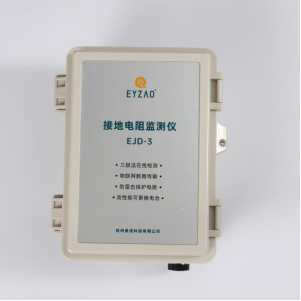

接地電阻測試儀要求——原來這才是正確的要求

　　接地電阻測試儀的設置要求：

　　1、接地電阻測試儀應放置在距測試點1~3m的位置，并應穩定、易于操作。

　　2、各端子的端子必須接觸良好，連接牢固。

　　3、兩個接地極針應分別設置在被測接地體左右20m和40m處;如果兩個管腳連接在一條直線上，則待測接地體應基本在這條直線上。

　　4、不要用其他電線代替儀器提供的5m、20m和40m長的銅線。

　　5、若接地電阻測試儀為圓心，則兩引腳與測試儀的最小夾角不得小于120°，且不能設置在同一方向。

　　6、兩針所墊的土質必須牢固，不能墊在泥濘地、回填土、樹根旁、草叢等處。

　　7、接地電阻必須在雨后連續7個晴天后才能進行測試。

　　8、被測接地體應先除銹，以保證電氣連接可靠。

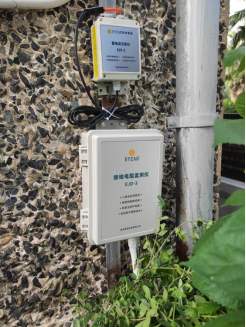

接地電阻測試儀要求——原來這才是正確的要求

　　接地電阻測試方法：

　　1、在測量接地電阻的時候，可以采用在E-E兩個接線柱進行測量，這樣可以減少測量時候不會影響到裝置。首先使用鍍鉻銅板進行短接，之后需要在接地電阻測試儀表上使用5m長純銅導線連接。

　　2、接地電阻的導線的盡頭據將它接在待測的接地體的位置點上。如果是需要測量整個電路裝置是屏蔽的時候的電阻時，就不同于其他的情況，需要松開鍍鉻銅板，接線柱接接地體，另一個接線柱接屏蔽端口。

　　3、進行到這一步時候，注意接地電阻的P柱接隨儀表配來導線，然后接地電阻的另一端的導線連接測量儀器的插針。

　　4、C柱的紅線連接的是純銅另—條導線，這條C柱的導線的另一端接測量儀的插針2。

　　易造接地電阻測試儀具有獨特的抗干擾能力和環境適應性，重復測試一致性好，保證長期測量的高精度、高穩定性和高可靠性。廣泛應用于電力、電信、氣象、油田、建筑、防雷及工業電氣設備的接地電阻的測量。
