油汽庫安裝雷電預警系統（二）【易造防雷】
一、適用范圍
本文件適用于油氣儲存企業大型在役儲罐(公稱直徑大于或等于30m或公稱容積大于或等于10000m3的儲罐)關于物料進出口管道緊急切斷閥的改造基本要求。新建儲罐緊急切斷閥應按現行的法律法規標準規范執行。
二、標準依據
GB 50074-2014石油庫設計規范
AQ 3053-2015立式圓筒形鋼制焊接儲罐安全技術規程
SH/T 3184-2017石油化工罐區自動化系統設計規范
SH/T 3005-2016石油化工自動化儀表選型設計規范
三、技術要求
(一)位置要求
切斷閥應設置在與儲罐所有相連的工藝管道上，儲罐與柔性連接之間的位置。
(二)執行機構要求
切斷閥執行機構可采用電動型、氣動型或電液型，并應分別滿足下列要求：
1.電動執行機構應設防火罩等防火保護。安裝防火保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30分鐘。
2.電動執行機構應按一級負荷供電。
3.氣動執行機構切斷閥故障模式應為FC(故障關)。
4.氣動執行機構應為火災安全型，火災時可遠程控制或自動關閉。當采用單作用彈簧復位式氣動執行機構時，可在氣缸或氣缸氣動管路上加裝易熔塞，易熔塞的熔點不應高于250℃;當采用雙作用氣動執行機構及其附件時，首選加裝防火保護罩，防火保護罩應符合UL1709標準，能夠在1093℃下，抵抗烴類火災30分鐘。
5.電液執行機構應采用火災安全型。
(三)閥體電纜要求
切斷閥至少應為鑄鋼材質，密封結構應采用耐火結構。電動切斷閥的動力電纜和信號電纜應采用防火保護。可采用耐火電纜、直埋敷設、電纜溝充砂敷設、在耐火電纜槽盒或耐火保護管內敷設等措施實現。
(四)開關時間要求
切斷閥全程關閉時間應滿足工藝對關閉時間要求并不宜超過180秒，并應防止水擊危害。
(五)關閉功能的實現方法
1.液位超限自動聯鎖關閉切斷閥。
2.在控制室手動遙控關閉切斷閥。
3.在防火堤外通過現場手動按鈕關閉切斷閥。
4.通過閥門本體手動關閉切斷閥。
-End-

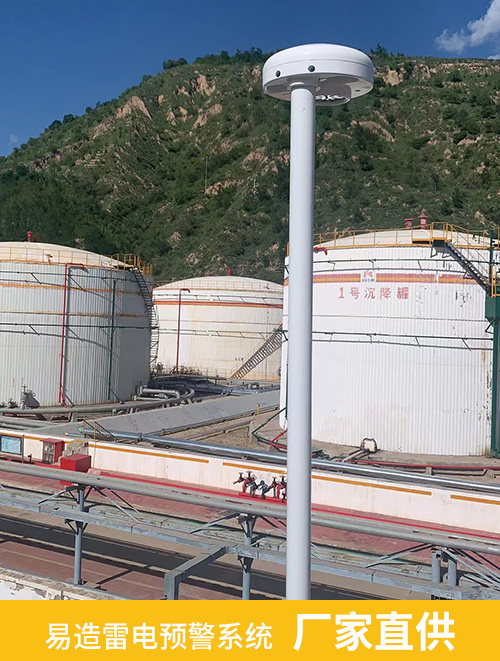

易造EW3.0雷電預警系統（大氣電場儀）的主要優勢：

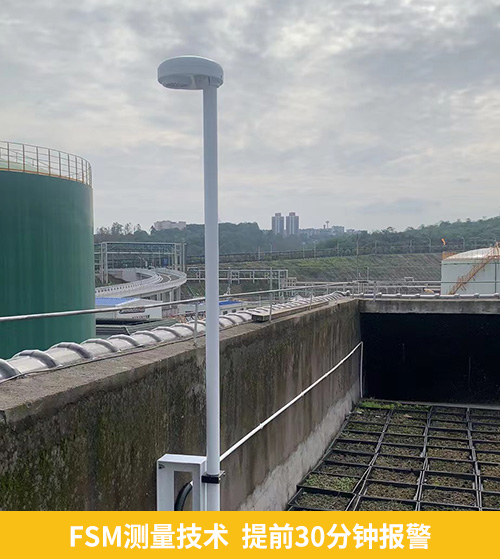

易造雷電預警系統采用FSM測量技術，可實時監測20km內的雷云變化,可以提前30分鐘連續發出三級級雷電警報,斷網斷電時，預警信號也不斷；采用IP65場磨式大氣電場儀,耐腐蝕，精度高無零點漂移；量程≥300kv/m，雷電不漏報！
易造雷電預警系統實現了遠程標定功能，可根據用戶當地氣候環境的特點，實時調整優化算法，使雷電預警設備達到最優的預警效果。易造雷電預警系統探頭5年質保,軟件終身免費升級,免費安裝調試，技術培訓，易造為用戶提供高標準的雷電預警解決方案！
杭州易造是雷電預警國標編制單位,具有雷電預警設備15年的研發經驗，擁有雷電預警平板實驗室。易造EW3.0雷電預警系統榮獲發明專利、外觀專利、防爆認證，被廣泛應用于儲油基地、石油化工、旅游景區、氣象觀測、大型游樂場、高爾夫球場、港口碼頭、風電場等行業領域。易造雷電預警系統符合油庫雷電預警要求。
