第二類防雷建筑物的防雷接地措施有哪些？工程人員值得收藏【易造防雷】

發布時間:2022-12-21 瀏覽量：7208 作者：易造科技-小田

　　根據《建筑物防雷設計規范》中劃分，屬于第二類防雷建筑物有9種情況，像國家級重點文物、國家級的會堂、辦公建筑物、國家級計算中心、國際通信樞紐等，對國民經濟有重要意義且裝有大量電子設備的建筑物，制造、使用或貯存爆炸物質的建筑物，且電火花不易引起炸或不致造成巨大破壞和人身傷亡的建筑物等。那么第二類防雷建筑物的防雷接地措施有哪些？下面易造小編就為您帶來詳細介紹。

第二類防雷建筑物

　　1.第二類防雷建筑物的防雷接地措施-防止直擊雷的接地

　　第二類防雷建筑物的防雷接地措施（1）第二類防雷建筑物允許在上面直接裝設避雷針(短針0.3~0.5m)和避雷帶混合保護，或用避雷針保護，接地電阻應不大于10Ω。非金屬屋面上可裝設網格為8~10m的金屬網作接閃器，若是金屬屋面(厚度不小于4mm)則可直接用來作為接閃器;

　　第二類防雷建筑物的防雷接地措施（2）當為鋼筋混凝土屋面時，屋面內鋼筋可作為暗裝避雷網，但山墻、屋脊、屋角等凸出部位應作重點保護。允許利用建筑物鋼筋混凝土柱內鋼筋作為防雷接地引下線;

　　第二類防雷建筑物的防雷接地措施（3）當基礎采用硅酸鹽水泥和周圍土壤含水量不低于4%及基礎外面無防腐層時，可利用基礎內的鋼筋作為接地裝置。為防止雷電流流經引下線時產生的高電位對附近金屬物的反擊，接地引下線與金屬物之間應有一定的安全距離。當引下線和金屬物之間有混凝土墻或磚墻隔開時，因厚墻的擊穿強度一般比空氣大5倍，故計算的安全距離可按墻厚相應減小5倍;

　　第二類防雷建筑物的防雷接地措施（4）如果實際距離仍不能滿足上述要求時，可將金屬物與引下線相連接，以防止反擊。

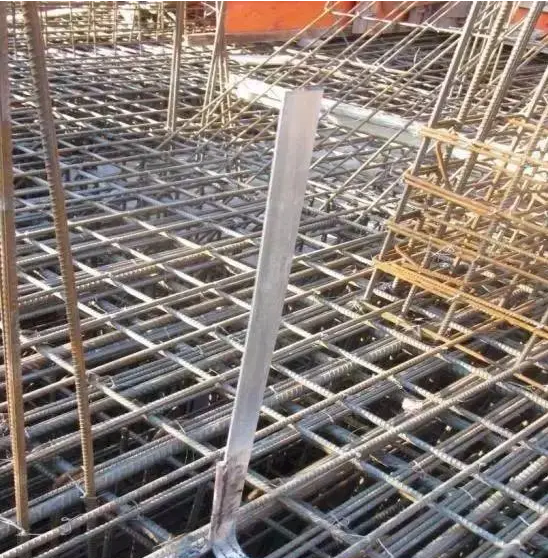

第二類防雷建筑物-安裝金屬物與引下線相連接

　　2.第二類防雷建筑物的防雷接地措施-防止感應雷的接地。

　　第二類防雷建筑物室內一切金屬設備和管道應接地，接地電阻應不大于10Ω;室內相距100mm以下的平行或交叉金屬管道(每隔25m)、法蘭盤、彎頭等，應用導線跨接后接地，不允許有開口環路。

　　3.第二類防雷建筑物的防雷接地措施-防止沿架空線引入高電位的接地。

　　為了防止雷電由架空線傳人建筑物內，最好采用不小于50m的電纜進線供電方式和裝設避雷器保護裝置電纜金屬外皮兩端及避雷器的接地電阻應不大于10Ω。在雷擊率小的地區，允許采用低壓架空線直接引人建筑物，此時必須將150m以內進線段上所有電桿的絕緣子鐵腳都接地;除靠近建筑物的進戶桿的絕緣子鐵腳接地電阻為10Ω外，其余的接地電阻均為20Ω;低壓避雷器裝在入戶墻上，其接地電陽應不大于10Ω;如果防雷保護裝置的接地與電氣設備的接地采用聯合接地體，其接地電阻應不大于5Ω。此外，引入建筑物內的金屬管道應在入戶處接地，接地電阻不大于10Ω。

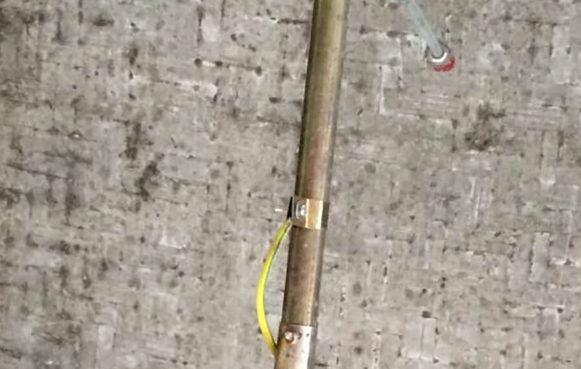

第二類防雷建筑物-金屬管道入戶處接地

　　第二類防雷建筑物的防雷接地措施有以上3種，希望看完本文對您有所幫助。易造可以為您提供第二類防雷建筑物的防雷解決方案，有需要歡迎致電13372405168，有防雷專家為您一對一詳細介紹。
