浪涌保護器Up值選用多大才好？——分級介紹【易造防雷】

發布時間:2023-03-28 瀏覽量：4844 作者：易造科技-小張

在浪涌保護器參數中，什么是Up值，如何選擇？

國標18802.12第3.1.4標準定義：電壓保護水平 voltage protection level(Up):是表征浪涌保護器限制接線端子間電壓的性能參數，其值可從優選值的列表中選擇，該值應大于限制電壓的最高值。

Up由制造廠提供。按定義，該值應等于或大于實測限制電壓的最高值，制造廠確定該值時應考慮制造偏差。電壓保護水平優選值：0.08 kV，0.9 kV，0.10 kV，0.12 kV，0.15 kV，0.22 kV，0.33 V，0.4 kV，0.5 kV，0.6 kV，0.7 kV，0.8 V，0.9 kV，1.0 kV，1.2 kV，1.5 kV，1.8 kV，2.0 kV，2.5 kV，3.0 kV，4.0 kV，5.0 kV，6.0kV，8.0 kV，10kV。

電壓限制型 SPD 的電壓保護水平與規定的I類試驗中的In標稱放電電流和Ipeak沖擊電流峰值及II類試驗中的In有關。III類試驗中電壓保護水平由組合波測試確定(Uoc)。

電壓開關型 SPD 或復合型 SPD 的電壓保護水平也和放電電壓有關。

在選擇 SPD合適的電壓保護水平值時，應考慮被保護設備的電涌耐受(或關鍵設備的沖擊抗擾度)和系統的標稱電壓。電壓保護水平值越低，其保護性能越好。還應充分考慮到 Uc和UT的限制，SPD 的劣化和與其他 SPD 配合。

Up值小有益于保護設備，但Up不是越小越好，考慮暫時過電壓TOV等因素應恰當選取，與被保護設備匹配。

IEC 60364標準要求，在230/400Vac電網進線處SPD的電壓保護水平應不大于2.5kV：該值符合機電設備的耐壓要求電子設備接口的沖擊耐受性較低，需要更精細的保護通常配置Up(電壓保護水平)不大于1.5kV的SPD。

國標GB50057第4.2.4.8：在電源引入的總配電箱處應裝設 I級試驗的SPD 。電涌保護器的電壓保護水平值應小于或等于2.5kV。每一保護模式的沖擊電流值當無法確定時，沖擊電流應取等于或大于12.5 kA。

國標GB50057第4.5.4.3：在配電箱內應在開關的電源側裝設II級試驗的SPD ，其電壓保護水平不應大于2.5kV，標稱放電電流值應根據具體情況確定。

-END-

易造防雷浪涌保護器的主要優勢：

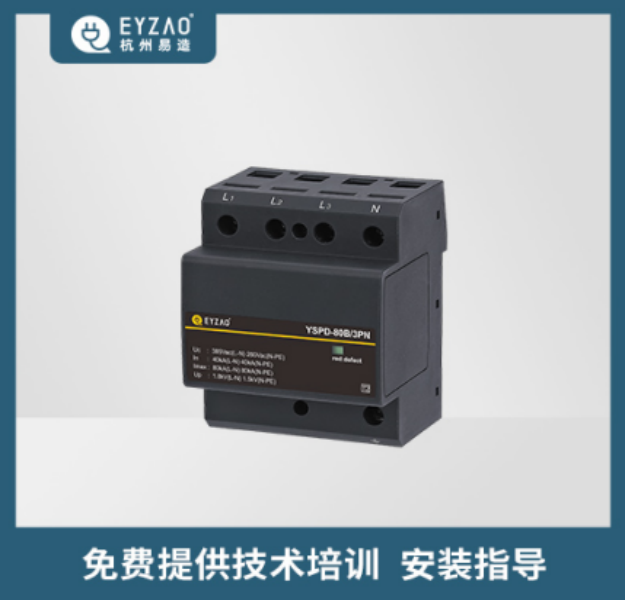

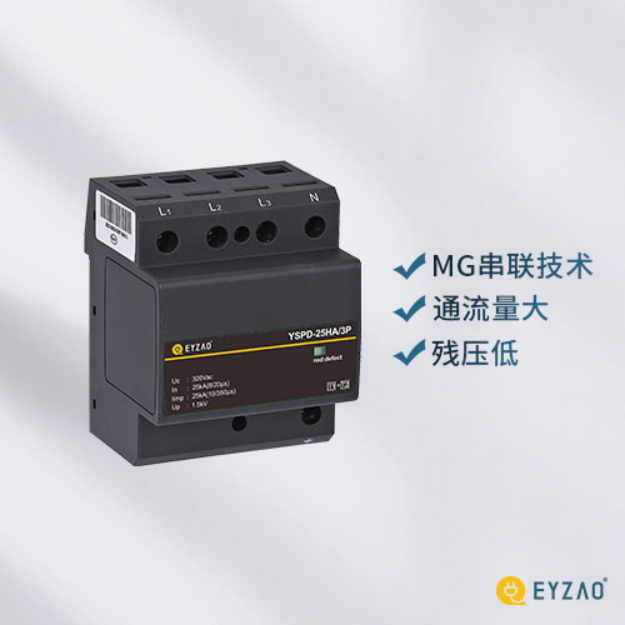

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。
