對浪涌保護器Uc值的誤解-2分鐘帶你解開-易造防雷

發布時間:2023-11-12 瀏覽量：1705 作者：易造科技

最近客戶向我們咨詢直流浪涌保護器的選型問題，他要求浪涌保護器的Uc（最大持續工作電壓）為130Vdc，理由是：電路系統電壓為120Vdc，后端設備的工作電壓在100Vdc-150Vdc之間。我們給客戶選擇了Uc為200Vdc的浪涌保護器，這讓客戶感到困惑和擔心，如果系統中產生了150Vdc-200Vdc之間的過電壓，浪涌保護器是否無法動作，從而導致設備被打壞掉?

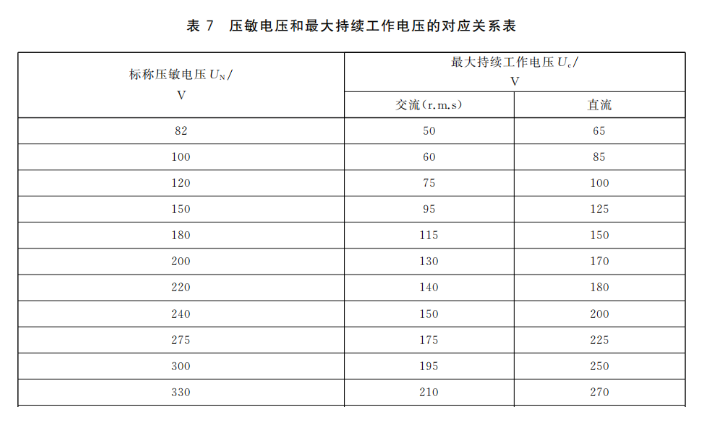

從邏輯上看，客戶的疑慮似乎合理，但從專業的角度來看，這里存在對浪涌保護器的UC值的誤解。下面，易造小編來澄清這個誤解。一．浪涌保護器Uc的含義首先，我們需要正確理解什么是浪涌保護器的Uc值，Uc代表著“最大持續工作電壓”，意味著浪涌保護器可以在這個電壓下長期工作，并且這個電壓不會影響浪涌保護器本身的性能。二．當浪涌保護器的UC值大于設備的工作電壓時，是否會導致防雷失效？當電路電壓超過Uc時，浪涌保護器是否就動作了呢？答案并不是，SPD要達到啟動電壓，也就是內部壓敏電阻的“壓敏電壓”時才會動作。下表顯示了壓敏電壓與Uc的對應關系，該表來自于“GBT 21431建筑物防雷裝置檢測技術規范”。下表僅截取了部分內容以供參考。

浪涌保護器Uc值

從上表中，我們可以清晰地看到，Uc為200Vdc的浪涌保護器對應的壓敏電壓為240Vdc。這意味著，對于Uc為200Vdc的浪涌保護器，當電路上的電壓超過240Vdc時，浪涌保護器才會迅速動作。當電路中出現180Vdc的浪涌電壓時，Uc為200Vdc的浪涌保護器必然不會動作，但最大工作電壓為150Vdc的設備是否會被燒壞呢？答案是不會！其原因是：浪涌電壓在電路中存在時間非常短，僅有幾納秒，就像當人體短暫接觸市電時，身體只會感到一瞬間的刺痛，持續的電擊才會對身體造成危害，設備也是如此，浪涌電壓消失得比設備反應更快，因此不會對設備造成損壞。

浪涌保護器Uc值

只有當浪涌電壓達到設備的耐沖擊電壓Uw時，設備才會被擊穿并受損，幸運的是，浪涌保護器的Up值總會低于設備的Uw值。對于過高的浪涌電壓，浪涌保護器會將其限制在Up值以下，從而持續保護后端設備，防止其受到電擊穿而損壞。因此，當浪涌保護器的UC值大于設備的工作電壓時，不會導致防雷失效。

浪涌保護器Uc值

浪涌保護器在電路中的工作狀態有以下3種： ① 在Uc值以內的電壓下，阻值極大，SPD可以視為不存在； ② 電路電壓達到壓敏電壓時，阻值急劇下降，SPD導通； ③ 電路中產生的過電壓超過Uc值，但尚未達到壓敏啟動電壓，此時SPD的漏電流會增大，如果UC值選擇過低，就會導致SPD快速劣化失效。

綜上，選擇合適的浪涌保護器Uc值既可以降低成本，延長浪涌保護器的使用壽命，又可以有效地保護后端設備免受浪涌電壓的損害。如果您想了解更多關于浪涌保護器選型方面的信息，請咨詢杭州易造，我們的工程師會為您做詳細介紹。
