浪涌保護器安裝在配電箱內的什么位置-點擊查看-易造防雷

發布時間:2024-02-06 瀏覽量：2256 作者：易造科技-小古

浪涌保護器能夠及時地將侵入電力系統的雷電浪涌及時泄放掉，使整個線路的電位保持一致，所以也有人叫它等電位連接器。但是有些用戶購買了浪涌保護器后，卻碰到那么一個問題：我應該將浪涌保護器安裝在配電箱內的什么位置呢？今天，小編就來給您講講浪涌保護器在配電箱內的安裝問題。

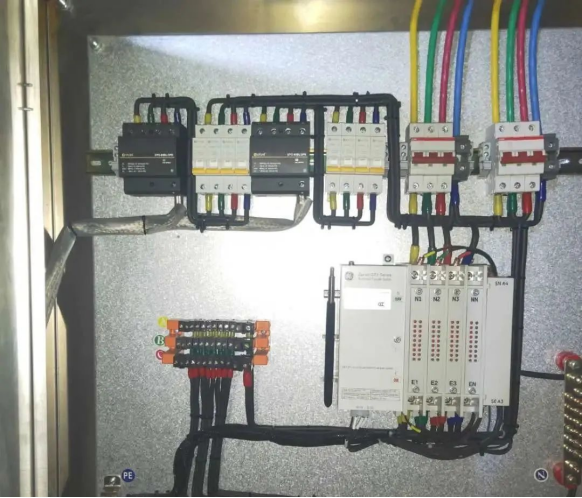

浪涌保護器在配電箱內的安裝

配電箱通常配有空氣開關來控制電源對負載的供電，通常情況下，除了進線總空開，還會在后續負載支路上配分空開。

因此，根據安裝情況和供電情況，我們可以將空開的兩端分為電源側和負載側。顧名思義，如果空開的一側接的電源那就是電源側，如果接負載那就是負載側。對于總空開來說，它的兩側都沒有直接連接負載，因此都是電源側，而分空開則不同，有電源側和負載側。

浪涌保護器在配電箱內的安裝

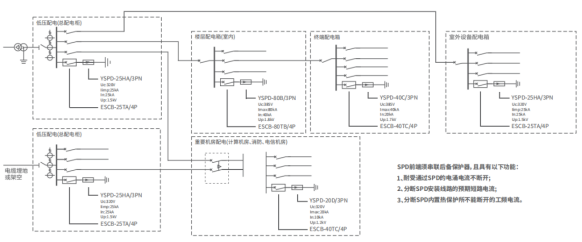

了解了電源側和負載側后，下面我們來了解浪涌保護器在配電箱內的安裝問題。GB50057的4.5.4中明確規定，浪涌保護器應當安裝在開關的電源側，因此通常情況下，我們可以選擇安裝在進線總空開的前端或后端。但是實際安裝還要根據現場具體情況而定，比如配電箱內沒有裝分空開或其他特殊情況，那樣總空開的前端是電源側，后端就是負載側。

浪涌保護器在配電箱內的安裝

例如易造的一位客戶，在設計小區內節日彩燈輸電線路配電箱方案時，遇到了特殊情況：小區的節日彩燈雖然有配分空開，但是平時不經常去用，大部分時間處于斷開狀態，只在一些特殊的節日才開啟。

浪涌保護器在配電箱內的安裝

對于這種情況而言，主空開就成了配電箱的唯一開關。那樣主空開的左側就是電源側，右側就是負載側，因此浪涌保護器就需要安裝在主空開左側的進線端了。

浪涌保護器在配電箱內的安裝

以上的情況，您有碰到過嗎？總之，不論哪種情況，只需了解電源側和負載側如何區分，并遵循國標對浪涌保護器安裝位置的規定，浪涌保護器安裝在配電箱內什么位置的問題就能迎刃而解了。
