如何選擇高品質的浪涌保護器？【易造防雷】

發布時間:2022-12-30 瀏覽量：1749 作者：易造科技-小賈

如何選擇高品質的浪涌保護器？壓敏電阻型浪涌保護器（SPD），長期被施加電力線電壓，由于電網（暫態）過電壓以及電涌沖擊，其性能會逐步下降，Uc值會慢慢減小，漏電流逐步增大。當流過浪涌保護器（SPD）的電流達到mA級別時，就可以讓浪涌保護器（SPD）發熱、起火。而mA級電流不足以觸發浪涌保護器（SPD）后備保護動作，所以針對這種故障，一般通過SPD內部的熱保護脫扣裝置動作來使SPD斷開，這就是為什么限壓型電源SPD都要求設置內部脫離器的原因了。

如何選擇高品質浪涌保護器？除放電能力之外，還應重點關注SPD產品自身的安全性能?，F(xiàn)以II類實驗（8/20us）的電源SPD為例，談一談SPD的安全要求。

1.開關型電源SPD需要具備續流遮斷能力

前面在介紹GDT工頻續流問題時，提到了開關型浪涌保護器（SPD）和限壓型浪涌保護器（SPD）的概念。開關型SPD由于工頻續流的存在，一般只用于N-PE之間（正常情況下，N-PE之間沒有電壓差）。如果開關型SPD要應用在線與零（地）之間，必須具備續流遮斷能力。而為了防止浪涌保護器（SPD）無法遮斷續流，還需配置后備保護裝置。

2.限壓型浪涌保護器（SPD）需要具備熱保護脫離功能

由于開關型浪涌保護器（SPD）續流遮斷問題，電源浪涌保護器（SPD）大多采用限壓型，其常用的元件為壓敏電阻。壓敏電阻，顧名思義，就是其電阻的大小對電壓極為敏感。當電力線電壓低于Uc時，其為高阻狀態，近似開路。當電涌產生時，電壓遠高于Uc，其呈現低阻狀態，近似短路。當電涌消失后，其立刻恢復到高阻狀態，不會有續流產生。

限壓型浪涌保護器（SPD）雖無續流問題，但是由于多種原因，會產生失效，失效狀態通常有2種：

① 短路狀態；

② 可變電阻狀態（劣化）；

浪涌保護器（SPD）的開路狀態被認為是一種安全的狀態，當浪涌保護器（SPD）發生以上兩種故障狀態時，我們需要通過浪涌保護器（SPD）內部和(或)外部脫離機構使SPD進入開路狀態，將浪涌保護器（SPD）從回路上切除，避免產生浪涌保護器（SPD）起火、主回路斷電等事故。

壓敏電阻型浪涌保護器（SPD），長期被施加電力線電壓，由于電網（暫態）過電壓以及電涌沖擊，其性能會逐步下降，Uc值會慢慢減小，漏電流逐步增大。當流過浪涌保護器（SPD）的電流達到mA級別時，就可以讓浪涌保護器（SPD）發熱、起火。而mA級電流不足以觸發浪涌保護器（SPD）后備保護動作，所以針對這種故障，一般通過SPD內部的熱保護脫扣裝置動作來使SPD斷開，這就是為什么限壓型電源SPD都要求設置內部脫離器的原因了。

3.SPD應具有足夠大的短路耐受能力

壓敏電阻型SPD也可能直接進入短路狀態，常見的原因有：

① 電網暫態過電壓（TOV）。高壓TOV可能直接將壓敏電阻擊穿，使SPD短路；

② SPD受到超過其承受能力的電涌沖擊，被擊穿短路；

當SPD進入短路狀態時，流過SPD的電流很大，可能達到數百甚至數千安培，大電流使得SPD快速發熱，這種情況下，SPD內部脫離器無法保證可靠脫離，SPD就已經起火了。為了避免SPD短路故障引起事故，需要給SPD配置后備保護裝置。

所以，不論是開關型SPD的續流問題，還是限壓型SPD的短路故障問題，都需要我們?cè)谑褂肧PD時，配置后備保護。

但即使配備了后備保護裝置，也可能出現以下問題：

① SPD在后備保護裝置斷開前就已經引發火災事故；

② SPD在短路電流下，內部某處斷開，但是脫離器卻沒有動作（指示）。也就是說SPD已經損壞，但是顯示功能正常，這樣會導致系統處在無SPD保護狀態，下一次雷擊時，可能引起設備損壞。

因此，要求SPD需要有足夠大的短路耐受能力。SPD的短路耐受能力最好不低于電源系統的預期短路電流，以避免上述2種問題出現。

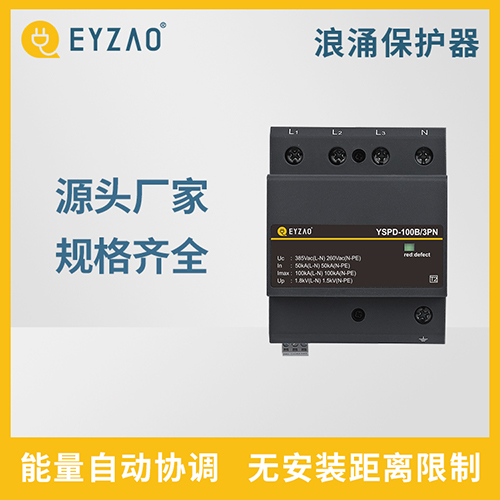

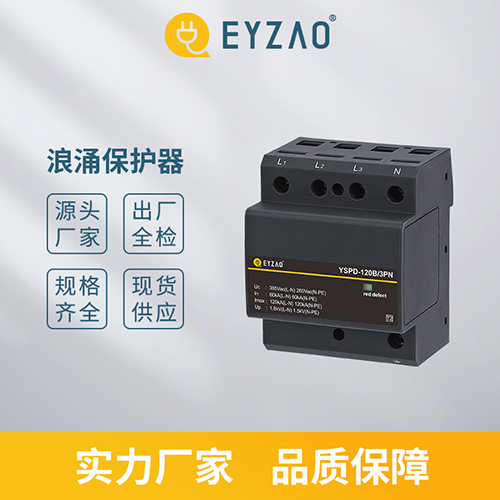

浪涌保護器-源頭廠家

如何選擇高品質的浪涌保護器？易造提醒您，有一些SPD品牌，其短路耐受參數聲稱可以達到數10千安。用戶在使用時，可以了解一下其是SPD自身脫離器（內部脫離器）實現的還是由外部脫離器實現的，因?yàn)闃?biāo)準規定在進行短路耐受測試時，允許SPD和外部脫離器一起測試。如果是由外部脫離器實現的，需要注意其對外部脫離器的要求，不能隨便選擇。有需要詳細資料的可以聯系易造客服。
