智慧路燈浪涌保護器設置方案-快速解決選型難題--易造防雷

發布時間:2023-02-22 瀏覽量：2091 作者：易造科技-小張

智慧路燈浪涌保護器設置方案如何設計？智慧路燈是智慧城市的重要組成部分，在物聯網接入點的數量上有先天優勢，是智慧城市的極佳接入點，通過獲取、分析、應用城市路網中的各類大數據信息，構建出一張智慧感知網絡地圖。智慧路燈將成為5G微基站、智能汽車聯網、邊緣計算等的重要載體；在智慧城市、新基建、5G網絡建設的推動下，我國智慧路燈建設項目在全國遍地開花。

由于智慧路燈燈桿長期在戶外，容易成為雷擊的目標，因此如何防止燈桿設備遭受雷擊是一個重要的問題。根據智慧路桿分布和供電特點，依據國家相關防雷設計標準，智慧路燈浪涌保護器設置方案設置如下：

1、380V供電系統：采用型號為YSPD-15HA/3PN的三相1級復合型浪涌保護器，具體參數如下：Uc:385V ；Iimp（10/350μs）:15kA;Up:≤1.8kv。

需配置SPD后備保護裝置SSD,型號為ESCB-20TA/4P，具體參數如下：Iimp（10/350μs）:15kA；工頻脫扣電流Ii:3A;具備 SPD 的Iimp 沖擊電流不脫扣，工頻小電流速斷能力，SSD須具有工作狀態指示窗口。

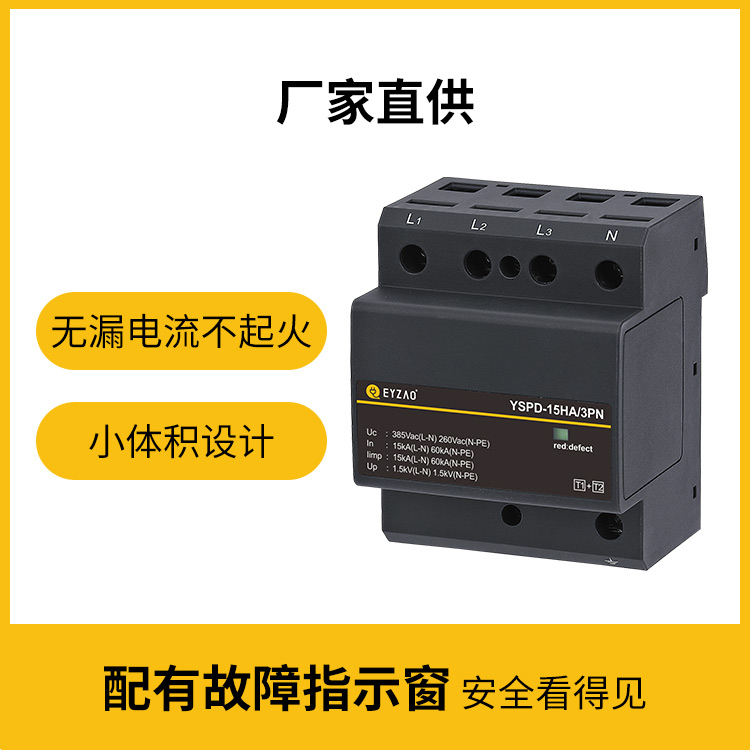

智慧路燈浪涌保護器設置方案-一級三相復合型浪涌保護器

2、220V路燈配電箱：因其放置戶外，因此選擇型號為YSPD-15HA/1PN的單相1級復合型浪涌保護器，具體參數如下：Uc:385V ；Iimp（10/350s）:15kA;Up:≤1.8kv。

需配置SPD后備保護裝置SSD，型號為：ESCB-20TA/2P，具體參數如下：Iimp（10/350μs）:15kA；工頻脫扣電流Ii:3A;具備 SPD 的Iimp 沖擊電流脫扣，工頻小電流速斷能力，SSD須具有工作狀態指示窗口。

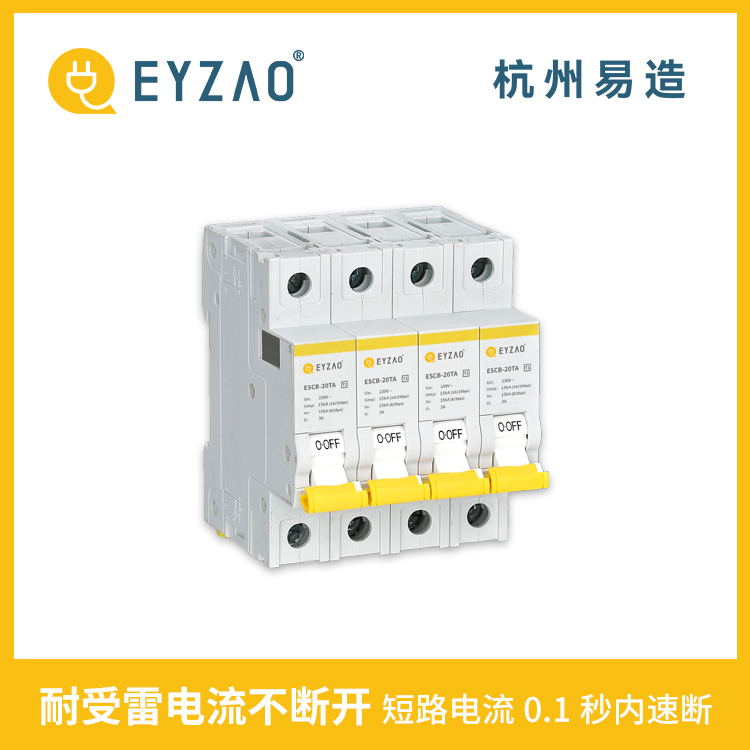

智慧路燈浪涌保護器設置方案-SPD后備保護裝置

3、220V路燈桿底部配電箱：選擇型號為YSPD-40C/1PN的單相2級限壓型浪涌保護器，具體參數如下：Uc:385V；In（8/20μs）:20kA;Imax（8/20s）:40kA;Up:≤1.5kv。

智慧路燈浪涌保護器設置方案需配置SPD后備保護裝置SSD，型號為：ESCB-40TC/2P，具體參數如下：Imax（8/20s）:40kA；工頻脫扣電流Ii:3A;具備 SPD 的Iimp 沖擊電流不脫扣，工頻小電流速斷能力，SSD須具有工作狀態指示窗口。

智慧路燈浪涌保護器設置方案-40KA浪涌保護器

更多智慧路燈浪涌保護器設置方案相關資訊，可立即咨詢：133-8651-1449獲取詳細資料。
