如何進行等電位連接——在防雷設計中【易造防雷】

發布時間:2023-03-24 瀏覽量：3049 作者：易造科技-小張

等電位連接（也叫聯接）等電位聯結。是低壓配電交流系統防止電擊事故的主要措施之一。將各外露導電部分（平時不帶電壓，但故障情況下能帶電壓的電氣裝置的容易觸及的外露可導電部分）和裝置外導電部分（不屬電氣裝置組成部分的、平時不帶電壓的可導電部分）在電位上實施相等的電氣連接，稱為等電位聯結。

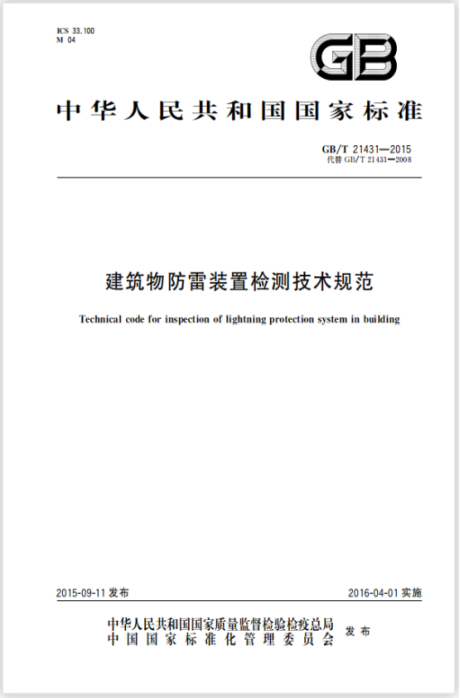

建筑物防雷裝置檢測技術規范GB/T21431第3.8對防雷等電位連接的定義：將分開的諸金屬物體直接用連接導體或經電涌保護器連接到防雷裝置上以減小雷電流引發的電位差。

電氣和電子設備的金屬外殼、機柜、機架、金屬管、槽、屏蔽線纜金屬外層、電子設備防靜電接地、安全保護接地、功能性接地、浪涌保護器接地端等均應以等電位連接網絡應與共用接地系統連接。

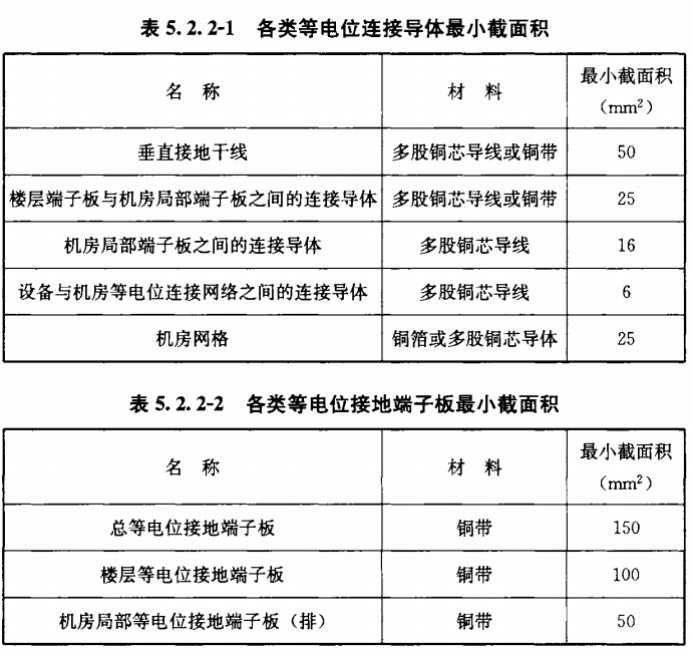

1、國標50343-2012中5.2.2：在LPZ0A或LPZ0B區與LPZ1區交界處應設置總等電位接地端子板，總等電位接地端子板與接地裝置的連接不應少于兩處；每層樓宜設置樓層等電位接地端子板；電子信息系統設備機房應設置局部等電位接地端子板。各類等電位接地端子板之間的連接導體宜采用多股銅芯導線或銅帶。連接導體最小截面積應符合表 5.2.2-1的規定。各類等電位接地端子板宜采用銅帶，其導體最小截面積應符合表5.2.2-2 的規定

2、國標50343-2012中5.2.4：對于某些特殊重要的建筑物電子信息系統可設專用垂直接地干線。垂直接地干線由總等電位接地端子板引出，同時與建筑物各層鋼筋或均壓帶連通。各樓層設置的接地端子板應與垂直接地干線連接。垂直接地干線宜在豎井內敷設，通過連接導體引入設備機房與機房局部等電位接地端子板連接。音、視頻等專用設備工藝接地干線應通過專用等電位接地端子板獨立引至設備機房

3、國標50343-2012中5.2.8：進入建筑物的金屬管線（含金屬管、電力線、信號線）應在人口處就近連接到等電位連接端子板上。在LPZ1入口處應分別設置適配的電源和信號浪涌保護器，使電子信息系統的帶電導體實現等電位連接。

4、國標50343-2012中5.2.10：新建建筑物的電子信息系統在設計、施工時，宜在各樓層、機房內墻結構柱主鋼筋處引出和預留等電位接地端子。

-End-
