光伏直流防雷器的Y型接法-如何正確接線看完就懂【杭州易造】

發布時間:2022-02-28 瀏覽量：6596 作者：易造科技-小褚

光伏發電清潔環保，不會造成能源浪費，國家也在大力扶持，對于做光伏發電行業的工程師來說，防雷是需要非常重視的一環。在防雷器的選型上，往往會遇到一個問題，那就是市場上單P直流防雷器最大承受電壓，達不到光伏上需要長期承受的高電壓。這個問題怎么解決呢？小編今天就來給大家介紹下光伏直流防雷器的y型接法。

光伏直流防雷器的Y型接法

在光伏發電的光伏矩陣以及匯流箱的防雷設計時，我們往往會采用光伏直流防雷器的y型接法，它能承受光伏發電的高電壓能力。它是怎么做到的呢？如圖1光伏Y型接法的直流防雷器內部結構所示，它是3P光伏直流防雷器組合而成。我們在連接時，一端接正極，一端接負極，一端接地，因此它相當于將2P的光伏直流防雷器串聯進電路。雖然單P光伏直流防雷器只能做到900V，但是通過Y型接法，我們就可以把光伏直流防雷器的長期耐受電壓做到了1800V。

光伏直流防雷器的y型接法

除了光伏直流防雷器的y型接法，在GB18802.31中還提到了幾種特殊接法，包括了I型結構、U型結構、L型結構、△結構、Y型結構，有了這幾種特殊的接法，光伏發電中各種應用上的特殊要求都可以得到滿足。如果各位讀者在實際運用上需要特殊的光伏直流防雷器，歡迎來咨詢。

-End-

易造防雷浪涌保護器（防雷器）的主要優勢：

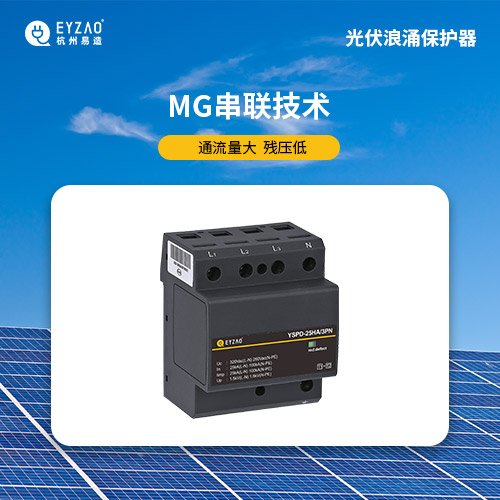

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。

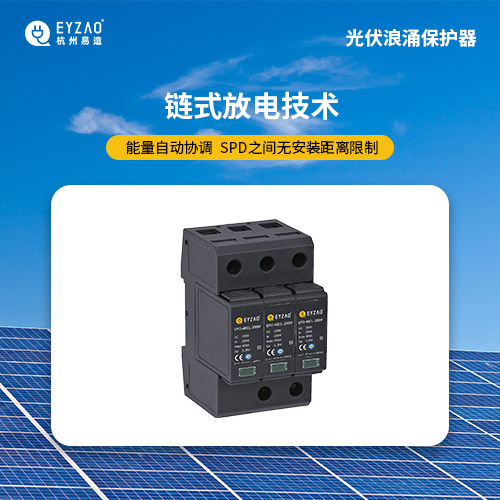

易造電涌保護器采用鏈式放電技術，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！
