浪涌保護器參數中——UT值重要嗎？【易造防雷】

發布時間:2023-03-31 瀏覽量：2784 作者：易造科技-小張

一、什么是暫態過電壓？

國標18802.11第3.1.7對UT值的定義：暫態過電壓UT：施加在浪涌保護器(SPD)上并持續一個規定時間tr的試驗電壓，以模擬在TOV條件下的能力。由于快速突升的高電壓加到供電電壓上引起電壓升高可短時間加在SPD的過電壓。

電力系統暫時過電壓UTOV：在電網給定區域,持續時間相對較長的工頻過電壓。TOV是由 LV低壓系統(UTOV（LV）)或 HV高壓系統(UTOV（HV）)內部故障產生的過電壓。

注:暫時過電壓，典型持續時間可達幾秒鐘,通常是由開關操作或故障(例:甩負荷、單相接地故障等)引起的和/或由非線性(鐵磁共振效應、諧波等)引起的。

二、暫時過電壓特性

浪涌保護器(SPD)在其壽命期內可能會受到比電力系統最大持續工作電壓高的暫時過電壓UT的影響。暫時過電壓有兩個要素:幅值和時間。過電壓持續時間主要取決于電力系統的接地情況(包括高壓電力系統和接有SPD的低壓系統)。在確定暫時過電壓時,應考慮系統的最大持統工作電壓(Ucs)。

浪涌保護器(SPD)應耐受TOV試驗而其特性沒有發生不可接受的變化,或者以可接受的方式失效。

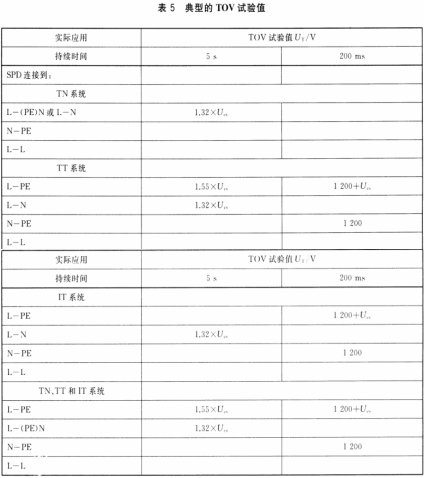

按照GB 16895.22-2004 規定,安裝的SPD應能耐受由低壓系統故障引起的TOV(見表5 中持續時間為5s的TOV 值)。安裝在中性線和PE間的SPD也應能耐受由高壓系統故障引起的TOV(見表5中持續時間為200ms的TOV值)。IEC61643-1 所考慮的 TOV持續時間限于200 ms 和5s這兩個持續時間所對應的試驗電壓值為UT。

按照規定選擇產品在暫時過電壓下的特性。在要求浪涌保護器(SPD)保持與被保護設備保持協調的前提下,可能很難選擇既有高暫時過電壓耐受能力又有低電壓保護水平的 SPD。用戶可通過比較SPD在暫時過電壓下耐受特性和電力系統產生的暫時過電壓(UTOV)來選擇最合適的SPD。表5給出了SPD試驗用的標準值。

當TOV的幅值很高的情況下,可能很難找到一個可以對設備提供電涌保護的SPD,如果發生的概率足夠低,可以考慮使用一個不能耐受TOV過壓的浪涌保護器(SPD)，在這種情況下,必須使用合適的脫離設備。

綜上所述，可以知道，浪涌保護器的UT暫態過電壓值是一個重要的參數，在進行浪涌保護器選型時，選擇既有高暫時過電壓耐受能力和又有低電壓保護水平的浪涌保護器(SPD)。才能對電力設備和線路起到有效防護作用。
