光伏儲能系統中浪涌保護器的選型-選擇適合您的解決方案-易造防雷

發布時間:2023-10-16 瀏覽量：2355 作者：易造科技-朱工

隨著可再生能源行業的快速發展，光伏儲能系統已經成為一個關鍵的能源供應來源。然而，這些系統在運行過程中常受到雷擊、電壓波動、電磁干擾等外部因素的影響，這可能導致嚴重的設備故障和安全風險。以下是阻礙光伏儲能系統中浪涌保護器的選型正常運行的主要因素：

光伏儲能系統中浪涌保護器的選型

1.雷擊電涌風險

雷擊光伏陣列及接閃裝置，雷電流侵入逆變器直流側

雷擊電池集裝箱及線路，雷電流侵入PCS(儲能變流器)與BMS（電池管理系統）

光伏陣列及交流電網附近感應產生LEMP（雷擊電磁脈沖），侵入逆變器直流側和PCS交流側

光伏儲能系統中浪涌保護器的選型

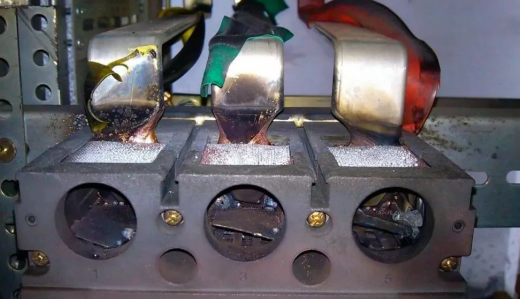

2.電涌造成的系統故障

造成儲能變流器PCS內部系統服務中斷或元器件擊穿，保護裝置拒動。

造成電池簇及電池管理系統BMS通訊元器件故障，導致BMS監測狀態異常誤告警。

造成絕緣擊穿電氣故障，導致保護裝置拒動作，短路拉弧引發火災。

光伏儲能系統中浪涌保護器的選型

二．光伏儲能系統中雷擊浪涌解決方案

光伏儲能系統組成部分主要有光伏陣列，匯流箱，PCS，直流配電柜，交流配電柜，電池簇，BMS，升壓變壓器等。安裝合適的浪涌保護器能有效解決雷擊和電涌對光伏儲能系統造成故障威脅。
浪涌保護器通常安裝在這些設備的電源線路及信號線路上，以抑制由于雷擊、電網擾動或其他原因引起的電涌和過電壓，確保系統的可靠性和安全性。

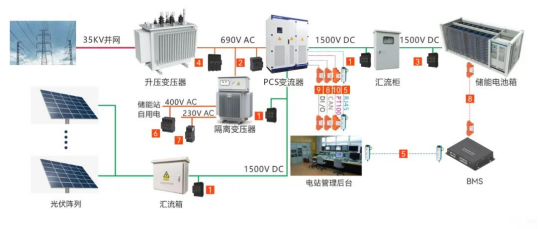

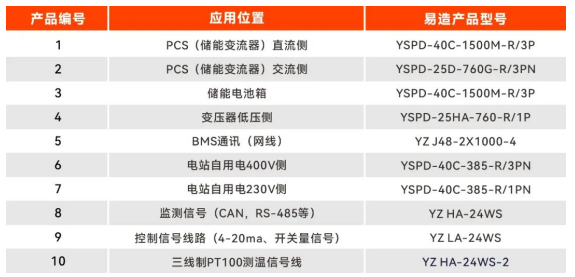

以下是光伏儲能系統各位置安裝的浪涌保護器選型配置方案圖和浪涌保護器選型表。

光伏儲能系統中浪涌保護器的選型

在光伏儲能系統設計階段，充分考慮浪涌保護器的選型是必不可少的。只有選用適當的保護器，系統才能在各種復雜環境中可靠運行，減少停機時間，提高生產效率，降低維護成本，最終實現可持續能源的可靠供應。因此，光伏儲能系統浪涌保護器選型不容忽視，應當作為系統設計的核心組成部分。

光伏儲能系統中浪涌保護器的選型

以上解決方案的浪涌保護器推薦型號是針對本文方案圖進行選擇，如您需要具體的光伏儲能浪涌保護器選型資料，可以聯系杭州易造咨詢，我們的專業工程師為您提供詳細的選型方案。

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

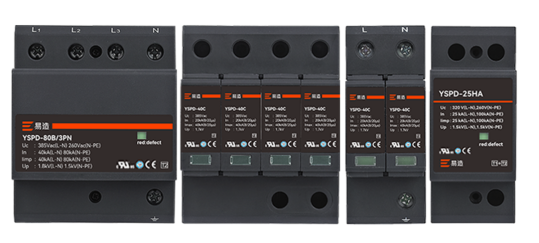

易造復合型浪涌保護器
