浪涌保護器如何安裝—3分鐘教你如何適配安裝【易造防雷】

發布時間:2021-10-27 瀏覽量：5107 作者：易造科技

新建項目時，設計院在圖紙上設計防雷的時候，會按照國標考慮的很周全，設計的也規范，但是在實際的施工過程中，由于不注意細節的處理，往往會造成防雷無效，甚至發生雷擊傷人的事故。那么我們在項目上現場浪涌保護器如何安裝?需要注意哪些細節呢？今天易造依照GB50343-2012對此問題做詳細分析，為您在現場安裝配電箱的時候提供一些參考。

浪涌保護器如何安裝-無需考慮安裝距離

1. 根據5.4.3.3：進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置I類試驗的浪涌保護器或II類試驗的浪涌保護器作為第一級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置II類或III類試驗的浪涌保護器作為后級保護；特殊重要的電子信息設備電源端口可安裝II類或III類試驗的浪涌保護器作為精細保護。使用直流電源的信息設備，視其工作電壓要求，宜安裝適配的直流電源線路浪涌保護器。

成套廠在進行生產時，應嚴格按照圖紙和國標要求來選擇不同級別的浪涌保護器，不能為了省錢而不按照規范要求安裝浪涌保護器。

2.第5.4.3.6：當電壓開關型浪涌保護器至限壓型浪涌保護器之間的線路長度小于10m，限壓型浪涌保護器之間的線路小于5m時，在兩級浪涌保護器之間應加裝退耦裝置。當浪涌保護器具有能量自動配合功能時，浪涌保護器之間的線路長度不受限制。

浪涌保護器如何安裝?如果項目上選擇的浪涌保護器不是能量自動協調型的，成套廠在安裝浪涌保護器的時候要充分考慮到安裝距離的問題，必須在兩級浪涌之間加裝退耦器，否則會造成防雷失效。

3.第5.4.3.8：電源浪涌保護器在各個位置安裝時，浪涌保護器的連接導線應短直，其總長度不宜大于0.5m。

浪涌保護器如何安裝-能量自動協調

浪涌保護器如何安裝?浪涌保護器線纜總長度的問題也是要嚴格遵循的，如果安裝浪涌保護器的線纜過長，起不到限制電壓的作用，將會對后面的被保護設備造成極大的傷害。

浪涌保護器如何安裝?在配電線路中，浪涌來自于兩個方面，據調查統計，系統外浪涌主要來源于雷電和其他系統沖擊大約占20%；系統內浪涌主要來源于內部電氣的電荷沖擊大約占到80%。因此浪涌的防護是非常重要的，浪涌保護器安裝質量的好壞直接影響到配電線路的浪涌保護效果。如果您想要了解更多關于浪涌保護器安裝的資訊，歡迎咨詢133-7250-1113。

-End-

易造防雷浪涌保護器（防雷器）的主要優勢：

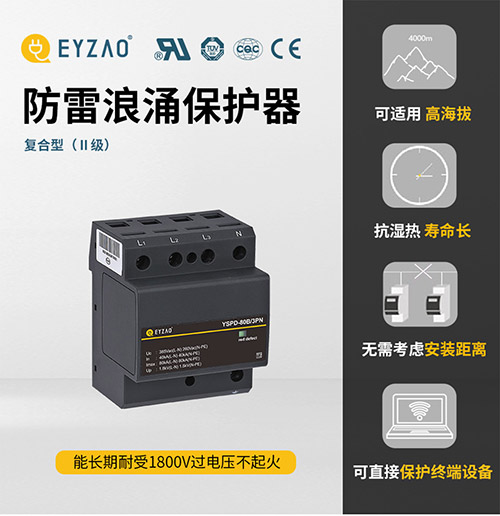

易造復合型浪涌保護器，20年設計壽命，小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封型結構無外泄電弧，不起火。

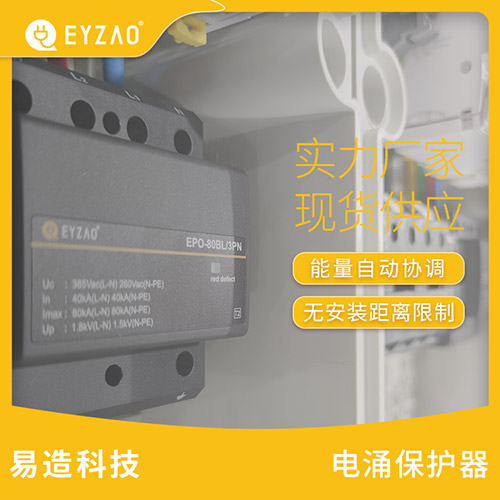

易造電涌保護器采用鏈?zhǔn)椒烹娂夹g(shù)，實現了SPD的能量自動協調功能，安裝時無需考慮兩級SPD間的距離，第二級SPD可以直接安裝于第一級SPD后端，安裝更方便！

易造浪涌保護器外殼采用PA66高阻燃絕緣材料，符合UL94V-0 RoHS REACH，一體化設計防震防潮耐高溫，易造電涌保護器廣泛應用于電力、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

杭州易造是浙江省科技型企業，高品質防雷設備生產廠家,擁有全套風電浪涌保護器生產技術。主要生產一級浪涌保護器、二級浪涌保護器、三級電涌保護器、信號防雷器、直流防雷器、風電浪涌保護器等全系列防雷模塊，產品通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號，可滿足所有低壓設備的電涌防護要求。
