光伏直流浪涌保護器要用什么樣的后備保護裝置？易造防雷

發布時間:2023-12-28 瀏覽量：1401 作者：易造科技-小古

隨著GB51348的發布，浪涌后備保護器得到了廣泛的應用，但是光伏直流浪涌保護器SPD還在使用GR類或GPV類熔斷器（Fuse）作后備保護裝置，其目的是當SPD在非預期情況下短路失效，并且自身的脫離裝置無法脫離電網時，可以通過Fuse來切斷電源，防止浪涌保護器SPD起火。

選擇光伏直流浪涌后備保護裝置需要滿足以下3個條件：

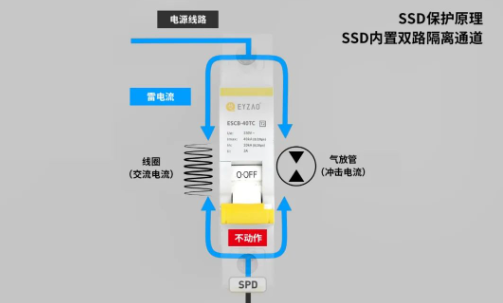

當正常的雷電流通過SPD時，后備保護裝置不能動作，確保防雷支路的暢通，雷電流可以順利通過浪涌保護器泄放入大地。

浪涌后備保護器

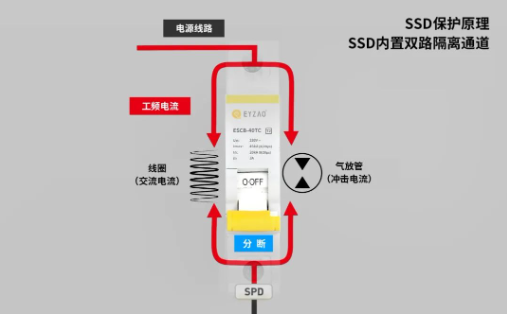

當SPD發生短路故障時，后備保護裝置必須馬上動作，迅速切斷防雷支路，確保SPD不起火燃燒。

浪涌后備保護器

確保線路中前一級的Fuse或斷路器不動作不斷電，以保持供電的持續性。

浪涌后備保護器

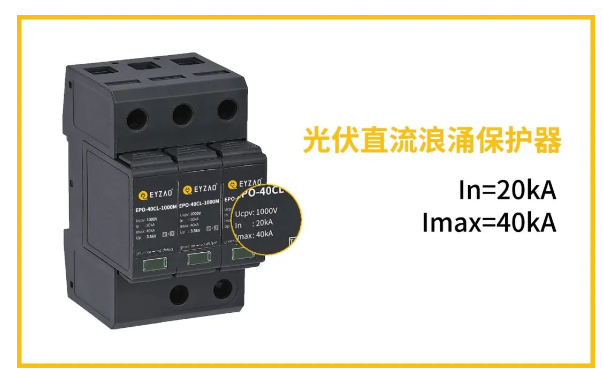

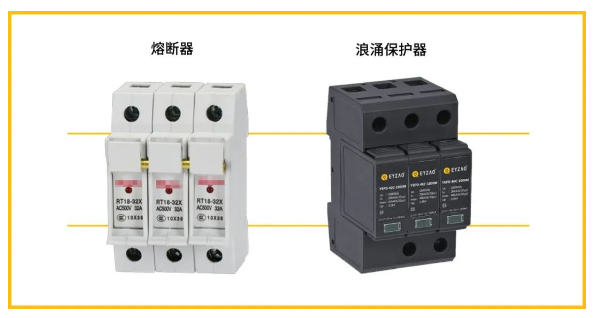

光伏上經常用的直流浪涌保護器Imax為40kA ，40kA的直流電涌保護器前端推薦串接的Fuse（熔斷器）容量應為125A(因為125A才能通過40kA的測試) ，Fuse熔斷器必須能夠承受預期的雷電流沖擊而不熔斷。

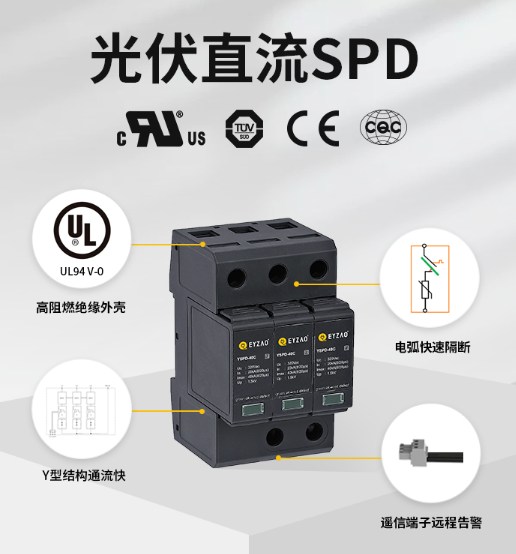

光伏浪涌保護器

根據Fuse的標準要求，5倍(625A)的額定電流(125A)下，5s不動作都是合格的，盡管SPD短路失效了，只要短路電流沒有＞125A，即使SPD起火了，Fuse（熔斷器）都不會熔斷。而實際上SPD在10A的測試條件下，(解除 SPD 自身的脫離裝置來測試)10s 左右就起火了，明顯的不匹配。
在實際使用中，只有當安裝SPD處的預期短路電流(假設為SPD短路產生的電流)遠遠＞125A時，如10倍額定電流(1250A)以上，串聯在SPD前端的Fuse才能正常熔斷并起到有效的保護作用。

光伏浪涌保護器

但是光伏系統無法滿足這個電流要求，所以在光伏直流浪涌保護器SPD前端串聯熔斷器（Fuse）作為其后備保護裝置，不能完全解決SPD失效短路引起的安全問題！

光伏浪涌保護器

目前市場上的斷路器型后備保護器無法滿足光伏直流SPD的高直流電壓保護要求，因此無法在光伏行業得到應用，目前一些企業正在研發熔斷器型后備保護器，我們相信隨著技術的發展，一定可以攻克這個難題！
