一級建筑物防雷規范——一篇看懂【易造防雷】

發布時間:2023-01-28 瀏覽量：4739 作者：易造科技-小賈

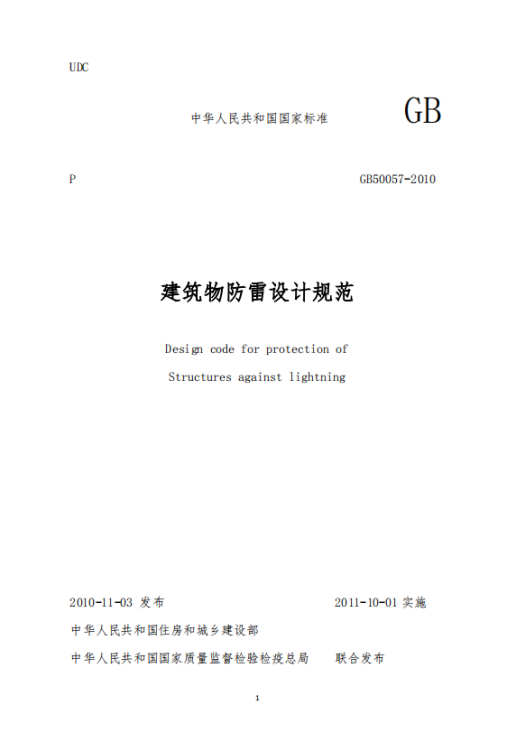

一級建筑物防雷規范也是在GB 50057-2010文件中有標準規定劃分的。建筑物的防雷等級可根據其重要性、使用性質以及發生雷擊事故的可能性和造成后果來劃分的，共可分為三類。下面由易造小編帶你來分析分析一下哪些是屬于第一類防雷建筑物？應如何做好防雷保護。

一、GB 50057-2010中3.0.2標準定義說明：在可能發生對地閃擊的地區，遇下列情況之一時，應劃為第一類防雷建筑物:

1、凡制造、使用或貯存炸藥及其制品的危險建筑物，因電火花而引起爆炸、爆轟，會造成巨大破壞和人身傷亡者。

2 、具有 0區或 20 區爆炸危險場所的建筑物。

3 、具有 1區或 21區爆炸危險場所的建筑物,因電火花而引起爆炸會造成巨大破壞和人身傷亡者。

即通常是指具有特別重要用途的建筑物，如國家級會堂、辦公建筑、檔案館、大型博展建筑、大型鐵路客運站、國際型航空港、國賓館、國際港口客運站、國家級重點文物保護建筑物以及高度超過100m的建筑物等。

注：0區：連續出現或長期出現爆炸性氣體混合物的環境。

1區：在正常運行時，可能出現爆炸性氣體環境的場所。

20區：以空氣中可燃性粉塵云持續地或長期地或頻繁地短時存在于爆炸性環境中

的場所。

21區：正常運行時，很可能偶然地以空氣中可燃性粉塵云形式存在于爆炸性環境中的場所。

二、一級建筑物的防雷要求及措施

要保護設備和建筑物等不受雷擊損害，一級防雷建筑物應有防直擊雷、感應雷和雷電侵入波的不同措施和防雷設備。

1、一級建筑物的直擊雷防護

直接雷的防御主要是采取措施把雷電流迅速引到大地中去。防雷裝置由接閃器、引下線和接地裝置三部分組成。

接閃器（受雷裝置）：是指接收雷電流的金屬導體，常用的有避雷針、避雷線和避雷網（帶）三種類型。

引下線：應保證雷電流通過時不致熔化，一般用直徑不小于10mm的圓鋼或截面不小于80mm2的扁鋼制成。

接地裝置：埋在地下的接地導線和接地體的總稱。

2、一級建筑物的感應雷防護

（1）防靜電感應雷的措施。建筑物內所有較大的金屬物體和構件，以及突出屋面的金屬物體。均應可靠接地。通常，金屬屋面周邊每隔18 ~ 24m應使用引下線接地一次。澆制的或由預制構件組成的鋼筋混凝土屋面，其鋼筋需綁扎或焊接成電氣閉合回路，并且有一處引下線接地。

（2）防電磁感應雷的措施。平行管道相距不到100mm時，每隔20 ~ 30m需要金屬線跨接；交叉管道相距不到100mm時，交叉處也應使用金屬線跨接。此外，管道接頭、彎頭等接觸不可靠的部位也應使用金屬線跨接。

（3）防雷電感應的接地裝置應與電氣和電子系統的接地裝置共用，其工頻接地電阻不宜大于10Ω。室內接地干線與防感應雷的接地裝置的連接不應少于兩處。

3、雷電侵入波防護

雷電侵入波的防護一般采用避雷器。避雷器裝設在輸電線路進線處或10kV母線上，

如有條件也可采用30 ~ 50m的電纜段埋地引入，在架空線終端桿上也可裝設避雷器。避雷器的接地線應與電纜金屬外殼相連后直接接地，并接入公共地網。

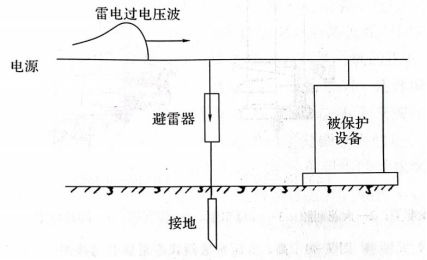

避雷器用來防止雷電過電壓波沿線路侵入變配電所或建筑物內，以免危及被保護設備的絕緣，或用來防止雷電電磁脈沖對電子信息系統的干擾。避雷器應與被保護設備并聯且安裝在被保護設備的電源側，如圖1 所示。當線路上出現危及設備絕緣的雷電過電壓時，避雷器就被擊穿或由高阻抗變為低阻抗，使雷電過電壓通過接地引下線對大地放電，從而保護了設備的絕緣或消除雷電電磁干擾。

圖1 避雷器的連接

避雷器的類型有閥式避雷器、排氣式避雷器、保護間隙、金屬氧化物避雷器和電涌保護器等類型。

以上是一級建筑物的介紹以及如何做好一級建筑物的防雷保護措施介紹，接下里，易造小編將陸續為您介紹二級建筑物、三級建筑物的防雷要求和措施。想要GB 50057-2010建筑物防雷技術規范詳細電子資料的朋友，請致電易造馮經理13386511449（微信同號）。
