光伏系統SPD浪涌保護器如何選擇-專業技術講解-易造防雷

發布時間:2024-04-16 瀏覽量：3016 作者：易造科技

光伏發電是一種可再生清潔能源，被廣泛應用于各個國家和地區；雷擊及電涌是光伏發電系統的一大危害，為了保護光伏系統的正常運行，選擇安裝合適的光伏浪涌保護器至關重要。

光伏系統SPD浪涌保護器如何選擇

什么是光伏系統

光伏發電系統，是利用半導體材料的光伏效應，將太陽輻射能轉化為電能的一種發電系統；光伏系統的范圍從光伏陣列或一組互連的光伏組件擴展到包括相關的電纜、保護裝置以及逆變器一直到配電柜連接點或公用并網點。

為什么要安裝SPD

光伏系統中可能需要保護的設備有:(1) 光伏陣列；(2) 逆變器，包括與低壓交流系統的接口和與直流系統的接口；(3) 光伏系統自帶布線；(4) 安裝在逆變器和光伏陣列之間的部件；(5) 用于控制和監測光伏系統的設備。

這些浪涌和過電壓會降低和破壞光伏系統的性能，甚至導致故障造成設備擊穿、燒毀、碳化等，嚴重還會引發火災；因此，要在光伏系統中安裝浪涌保護器，有效地吸收和釋放這些瞬態過電壓，將其降低到設備可以承受的范圍內，從而保護設備的正常運行，提高光伏系統的可靠性和安全性。

光伏浪涌的選型

用于保護光伏系統的 SPD，其選型和安裝取決于眾多因素，如：低壓電力系統特征（例如架空線路或地下電纜）以及被保護設備的特性；是否安裝有外部雷電裝置，用以保護光伏系統免受雷電直擊。

光伏系統SPD浪涌保護器如何選擇

1、直流側浪涌保護器的選擇：(1) 光伏逆變器：是把直流電能（電池、蓄電瓶）轉變成交流電的設備，在逆變器直流側需安裝可插拔模塊化光伏專用2級直流SPD；(2) 直流配電柜：不在直擊雷防護區內，需要安裝光伏專用1級直流SPD；(3) 匯流箱：為了減少光伏組件與逆變器之間的線接，維護方便，提高可靠性，一般在光伏組件與逆變器之間增加直流匯流箱，將若干個光伏串列并聯接入匯流箱；需安裝可插拔模塊化光伏專用2級直流SPD。

直流測光伏系統SPD浪涌保護器如何選擇

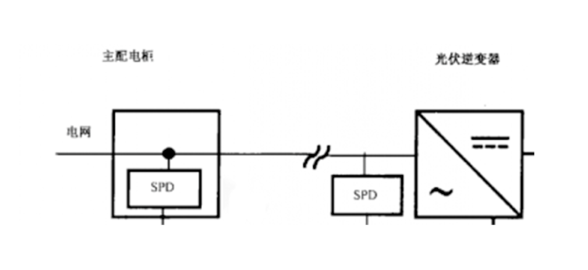

2、交流側浪涌保護器的選擇：(1) 光伏逆變器：是把直流電能（電池、蓄電瓶）轉變成交流電的設備，在逆變器交流側，通常安裝可插拔模塊化光伏專用2級交流SPD；(2) 主配電箱：逆變器輸出的交流電需要并入電網或者直接供給負載使用，靠近直接雷區域，主配電箱處需要安裝1級交流SPD。

交流測光伏系統SPD浪涌保護器如何選擇

國家標準規定

根據國家標準 GB/T 18802.32-2021《用于光伏系統的電涌保護器選擇和使用導則》第9點對浪涌保護器參數的選擇有描述：1、對于Ⅱ類試驗的SPD，每種保護模式的最小標稱放電電流In至少15 kA，8/20us該值越高，SPD壽命越長；2、根據Ⅰ類試驗的SPD，直流側浪涌保護器每種模式Iimp至少5kA；交流側浪涌保護器每種所需的保護模式的Iimp值不得小于 12.5 kA；3、浪涌保護器的最大持續工作電壓UcPv/Uc的選擇應大于或等于直流/交流線路的系統電壓；4、電壓保護水平Up，應低于被保護設備的耐沖擊電壓額定值Uw，通常保持Up不大于0.8倍設備耐沖擊電壓額定值Uw，兩者之間宜有20%的安全裕度，電壓保護水平值越低保護性能越好。

光伏系統SPD浪涌保護器如何選擇

在選擇光伏系統的浪涌保護器時，我們必須牢記在保護整個系統免受雷擊和電壓浪涌影響的重要性，通過對光伏組件、逆變器和其他關鍵設備的適當保護，我們可以延長系統的壽命，減少維護成本，并為清潔能源的推廣和利用做出更大的貢獻。如果您想了解更多光伏系統的浪涌選型，歡迎聯系我們！
