信號浪涌保護器特點——多方面講解【易造防雷】

發布時間:2023-01-31 瀏覽量：2307 作者：易造科技-小張

浪涌保護器按用途分類可分為電源浪涌保護器、天饋浪涌保護器和信號浪涌保護器。其中信號浪涌保護器屬于浪涌保護器的一種，適用于對受到雷電或其他瞬態過電壓直接或間接影響的電信和信號網絡進行防護，對電子系統的防雷起關鍵作用。

一、信號浪涌保護器介紹

在GB/T 18802.21-2016中1.1標準定義：

電涌保護器SPD是當由電涌引起的電壓超過預定的電壓水平時，用于限制指定端口電壓的器件。（可包含輔助功能，如限制終端電路的電流限制功能）通常，保護電路中至少包含一個非線性的電壓限制元件。電涌保護器是一個具有連線端子連接到電路導體的完整裝配。

電涌（電信）：從外部電源耦合在電信線路上的暫時的過電壓或過電流，或兩者兼有。典型的電源是雷電和 AC/DC電力系統。電氣耦合有以下一種或幾種方式：電場、磁場、電磁場、傳導。

這些 SPD 的作用是對連接到系統標稱電壓最高為AC（交流）1000 V（有效值）DC（直流）1500 V 的電信網絡和信號網絡的現代電子設備進行保護。

二、信號浪涌保護器安裝及性能特點

信號浪涌保護器按照被保護線路類別的不同，可分為網絡信號浪涌保護器、視頻信號浪涌保護器、音頻信號浪涌保護器等多種類型。

信號浪涌保護器的性能特點：

1、通流容量大，殘壓水平低；

2、插損小，響應時間快；

3、采用多級保護電路，結構嚴謹;

4、性能穩定，工作可靠且安裝、使用方便。

電子信息系統信號線路浪涌保護器應根據線路的工作頻率、傳輸速率、傳輸帶寬、工作電壓、接口形式和特性阻抗等參數，選擇插入損耗小、分布電容小、并與縱向平衡、近端串口擾指標適配的浪涌保護器。Uc應大于線路上的最大工作電壓的1.2倍，Up應低于被保護設備的耐沖擊電壓額定值Uw。

在GB/T 50343 -2012中6.5.3標準定義：

信號線路浪涌保護器的安裝應符合下列規定：

1、信號線路浪涌保護器應連接在被保護設備的信號端口上。浪涌保護器可以安裝在機柜內，也可以固定在設備機架或附近的支撐物上。

2、信號線路浪涌保護器的接地端應采用截面積不小于1.5mm2的銅芯導線與設備機房等電位連接網絡連接，接地線應短直。

總之，信號浪涌保護器也是我們防雷系列的一種類型的產品，對我們的電信網絡和信號網絡線路設備起安全防護作用。對信號浪涌保護器有需求的客戶，請致電易造馮經理13386511449（微信同號）。

-End-

易造防雷浪涌保護器的主要優勢：

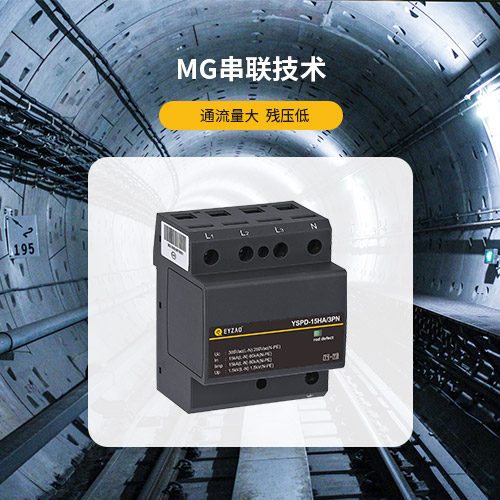

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。
