SPD低壓防雷浪涌保護器型號規格參數選擇的步驟-你都清楚了嗎--易造防雷

發布時間:2023-03-10 瀏覽量：2646 作者：易造科技

自然界中的大氣電場活動，特別是地閃,對生命財產構成了極大威脅，每年都有因直接或間接雷擊引起的嚴重人員傷亡事故。據不完全統計，每年全世界因雷擊造成的經濟損失可達數十億美元。因此電氣設備建立先進的電涌保護系統，是保障電子設備無故障、無損害工作不可缺少的基本條件。我們應該如何正確SPD低壓防雷浪涌保護器型號規格參數選擇呢？

國標GB/T 18802.12第6.2SPD低壓防雷浪涌保護器型號規格參數選擇，包含了以下六個步驟：

一、選擇SPD低壓防雷電涌保護器的Uc.UT.In.Iimp.Imax：

（1）最大持續工作電壓Uc：應確保SPD低壓防雷電涌保護器的最大持續工作電壓Uc大于電力系統持續工作電壓Ucs；

（2）SPD低壓防雷電涌保護器的UT值應該高于由于低電壓系統出現故障在背保護裝置上預期出現的暫時過電壓(TOV)

（3）In與保護水平Up有關，Iimp和Imax則由安裝點需要耐受的能力來決定

SPD低壓防雷浪涌保護器型號規格參數選擇

二、SPD低壓防雷浪涌保護器型號規格參數選擇的安裝位置：

（1）保護距離：

為了決定 SPD低壓防雷電涌保護器的位置(在入口處、靠近設備等),有必要知道保護距離，也就是SPD低壓防雷電涌保護器和SPD低壓防雷電涌保護器能提供充分保護的被保護設備之間的可接受的距離。（SPD低壓防雷電涌保護器宜靠近被保護設備安裝）。

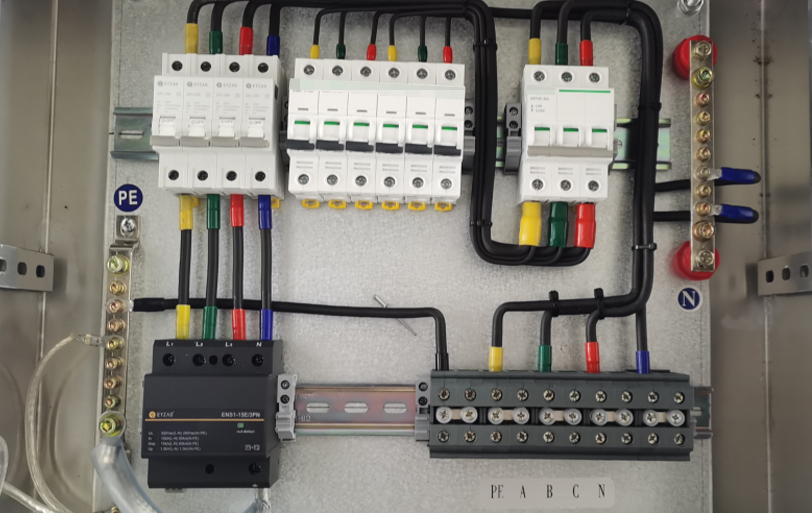

SPD低壓防雷浪涌保護器型號規格參數選擇-安裝無限制

三、SPD低壓防雷電涌保護器的預期壽命和失效模式

（1）SPD低壓防雷電涌保護器預期壽命：主要取決于超過SPD低壓防雷電涌保護器最大放電能力的電涌發生的概率；實際壽命可能會短于或長于預期壽命，這取決于電涌實際發生的頻度。在特定的應用情況下，較高Imax的SPD低壓防雷電涌保護器的預期壽命大于較低Imax的SPD低壓防雷電涌保護器,只要不超過SPD低壓防雷電涌保護器耐受的極限值；

（2）SPD低壓防雷電涌保護器失效模式：失效模式本身取決于電涌和過電壓的類型，如果想避免供電受干擾或中斷，SPD低壓防雷電涌保護器有必要配備專用的后備保護器SSD;

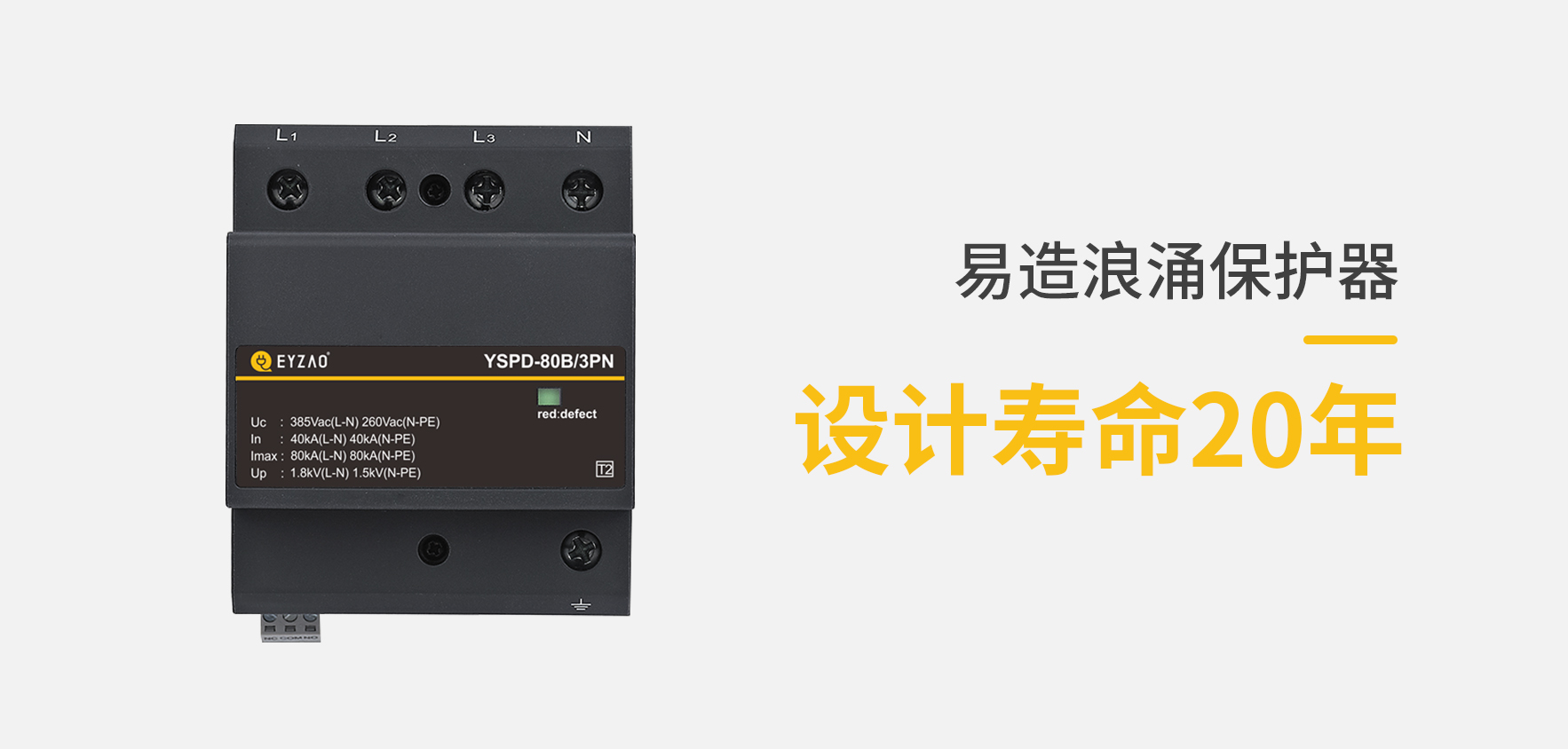

SPD低壓防雷浪涌保護器型號規格參數選擇-使用壽命長

四、SPD低壓防雷電涌保護器和其它設備的配合：

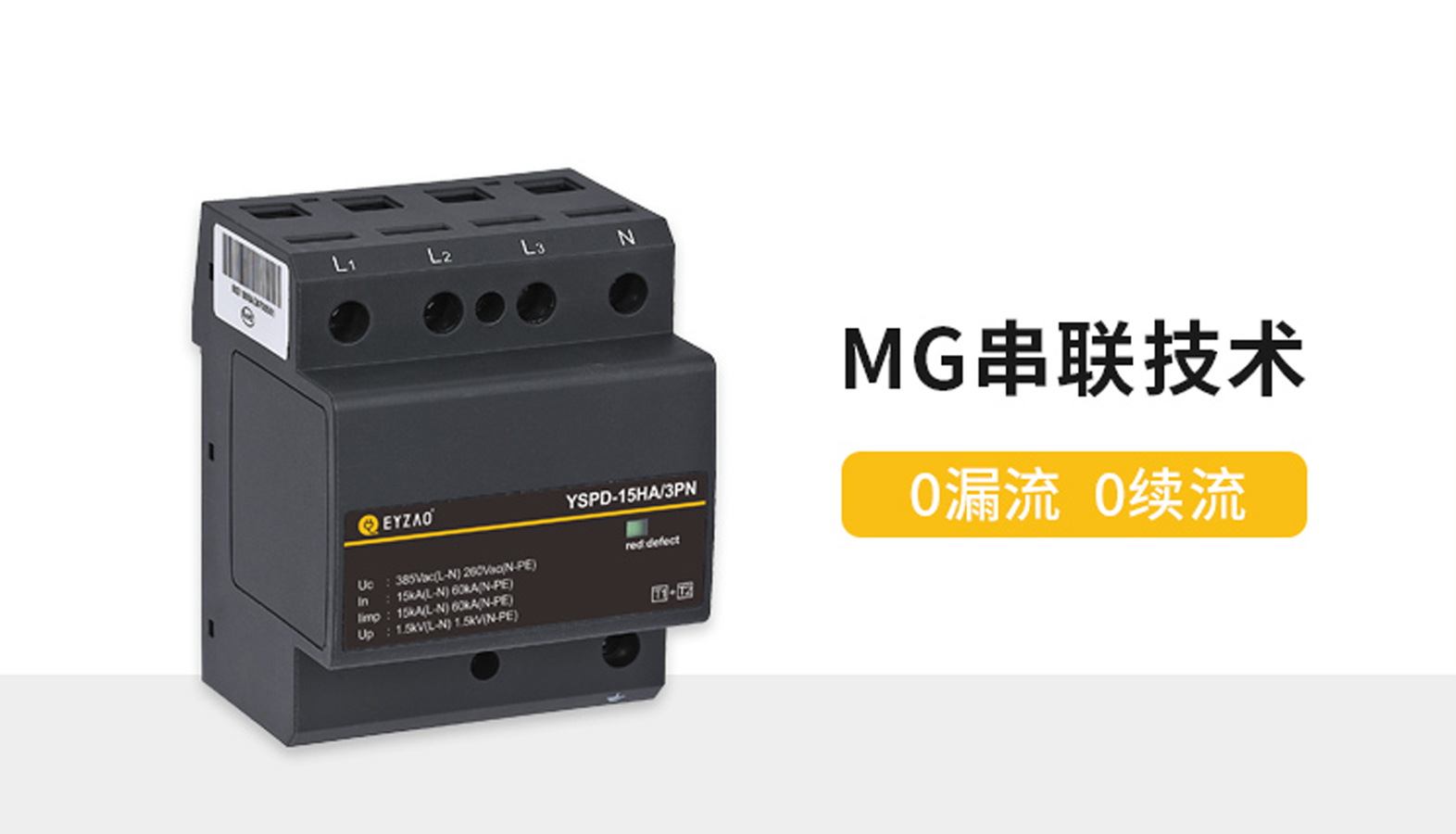

（1）正常狀態下，持續工作電流（Ic）不得造成任何人身安全方面的危害（間接接觸等）或干擾其他設備。（宜選擇0漏電流的復合型SPD低壓防雷電涌保護器，線路更安全，SPD低壓防雷電涌保護器使用壽命更長）。

（2）故障狀態下，SPD低壓防雷電涌保護器需安裝專用的SPD低壓防雷電涌保護器后備保護器,以便不干擾其他保護設備,如 RCD、熔斷器和斷路器，如果引起過電流保護器的動作，將會導致系統供電中斷。（宜選擇0續流的復合型SPD低壓防雷電涌保護器，不會引起前級開關動作，供電持續不中斷）。

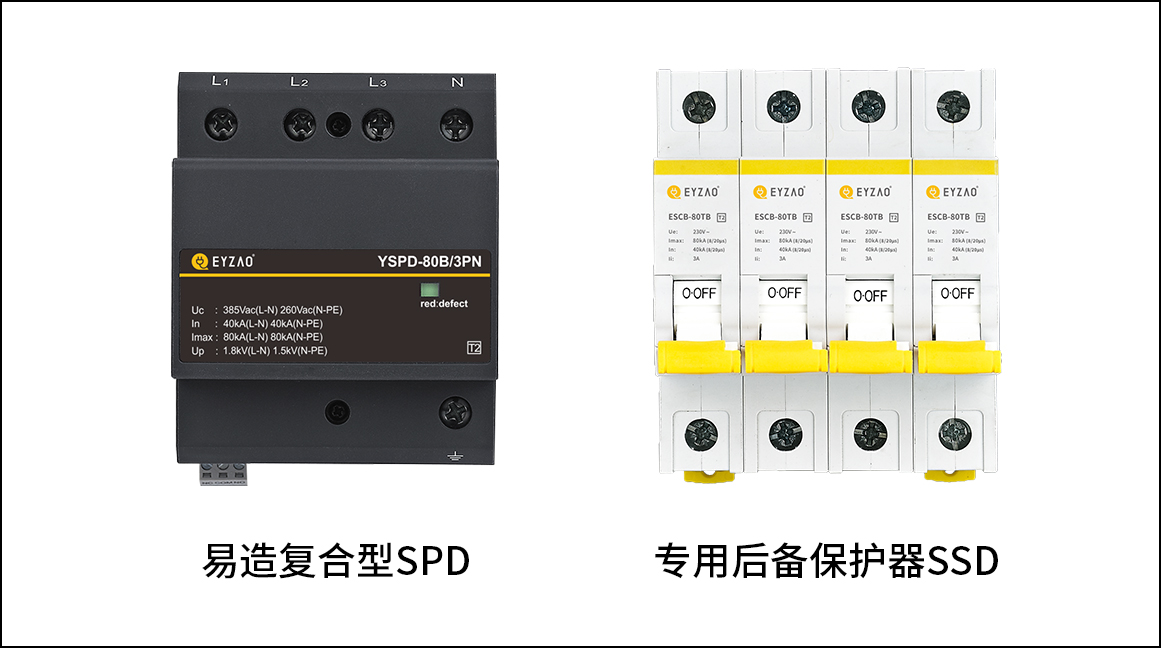

SPD低壓防雷浪涌保護器型號規格參數選擇-后備保護器配合

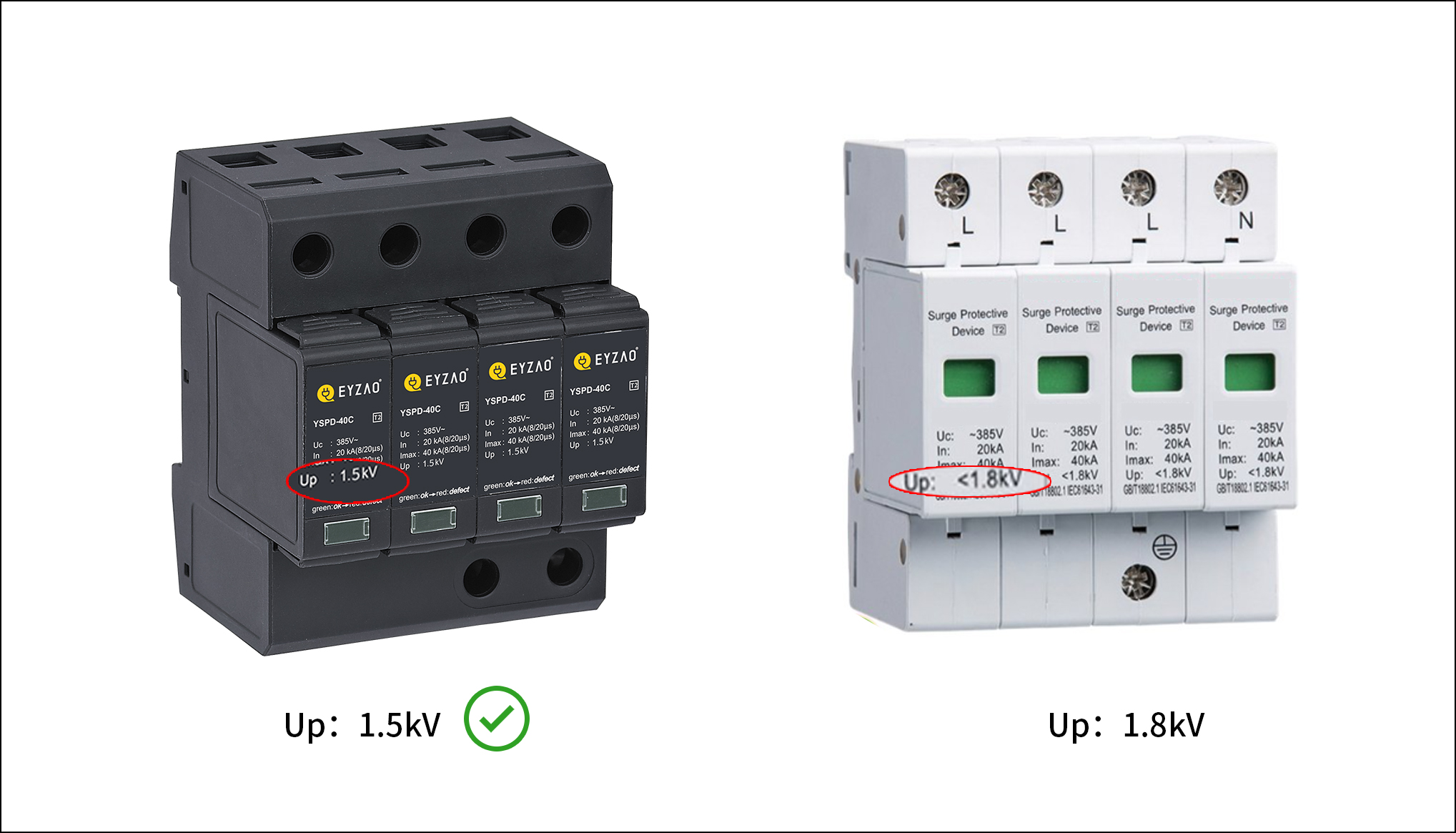

電壓保護水平Up的選擇：

在選擇 SPD低壓防雷電涌保護器合適的電壓保護水平值時，應考慮被保護設備的電涌耐受（或關鍵設備的沖擊抗擾度）和系統的標稱電壓，電壓保護水平值越低，說明其保護性能越好；（在同等參數條件下，選擇Up更低的SPD低壓防雷電涌保護器保護效果更好）。

六、SPD低壓防雷電涌保護器選擇，低壓防雷電涌保護器和其他SPD低壓防雷電涌保護器之間的配合：

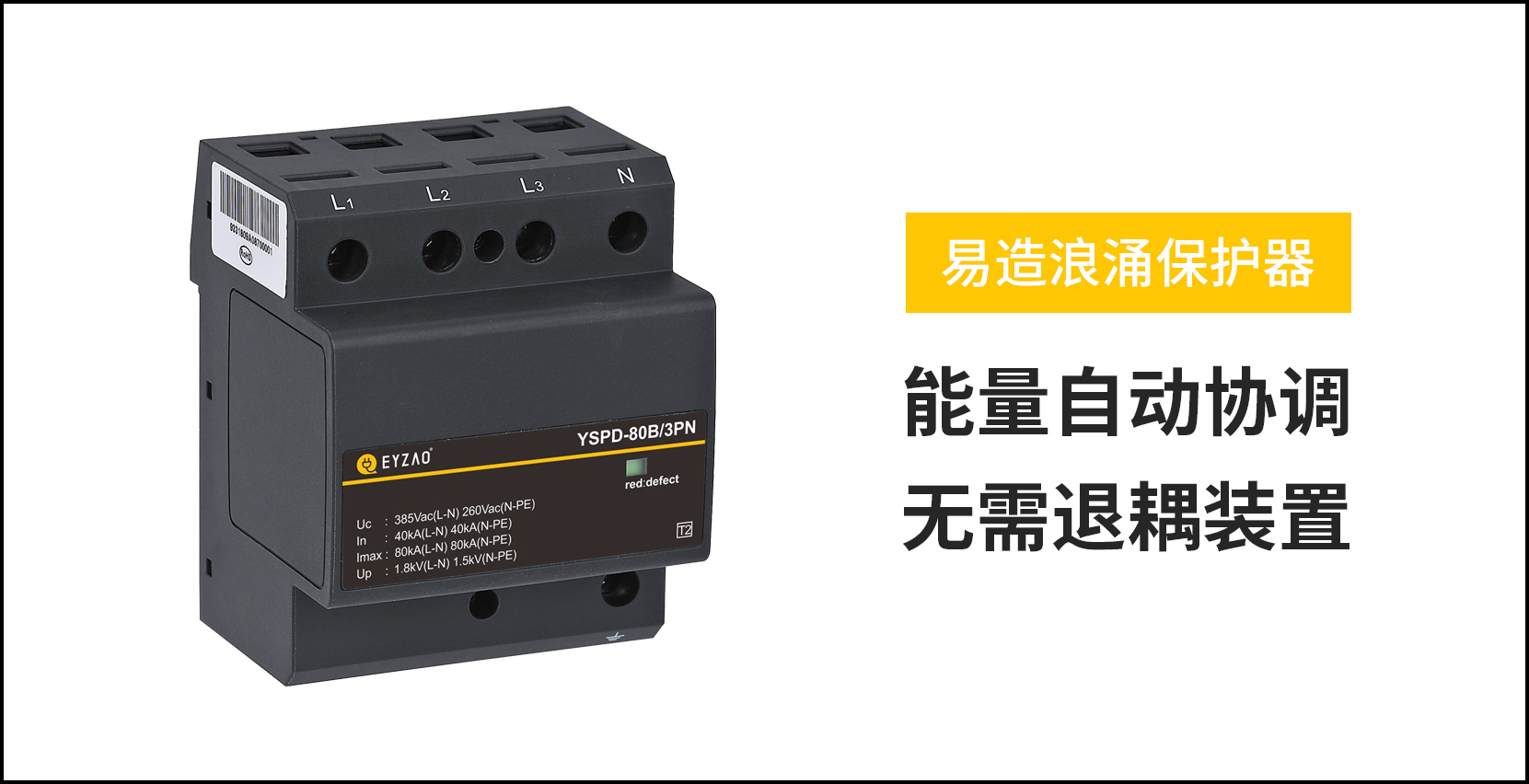

某些應用場合需要兩個或更多SPD低壓防雷電涌保護器，以便使被保護設備的電應力減少到一個可接受的值（較低Up）并且減低該建筑物內的瞬態電流。依據兩個SPD低壓防雷電涌保護器的能量耐受值，為了獲得可接受的電應力分配，有必要進行配合，（在同一電路中，宜選擇具有能量自動配合功能的電涌保護器，可以達到良好的配合）。

SPD低壓防雷浪涌保護器型號規格參數選擇-配合

綜上六條，我們在SPD低壓防雷浪涌保護器型號規格參數選擇時，做到以下幾點就能選到安全又實用的SPD低壓防雷電涌保護器。

SPD低壓防雷電涌保護器參數:應選擇UC值高，通流量（Imax）大，Up值低的SPD低壓防雷電涌保護器;

（2）SPD低壓防雷電涌保護器的類型:選擇O續流O漏電流的復合型SPD低壓防雷電涌保護器,不會造成主回路開關誤動作，系統不停電；

（3）SPD低壓防雷電涌保護器功能:選擇具有能量自動配合功能的SPD低壓防雷電涌保護器，現場可以不用考慮兩級之間的距離，安裝更便捷;

(4)SPD低壓防雷電涌保護器后備保護器：選擇專用的后備保護器裝置SSD，可以在SPD低壓防雷電涌保護器失效的情況下，不會導致線路起火。
