浪涌保護器怎么選型和接線？——一篇文章兩個知識點【易造防雷】

發布時間:2023-02-13 瀏覽量：4983 作者：易造科技-小賈

浪涌保護器怎么選型和接線，一篇文章告訴你兩個知識點——選型和接線。在內部防雷越來越重視的今天，浪涌保護器的重要性也被逐漸挖掘出來，而隨著相關電子設備對防雷要求日益嚴格，浪涌保護器的選型問題也成為了重中之重，現在從事防雷行業多年的易造小編就來告訴你，浪涌保護器選型和接線怎么辦。

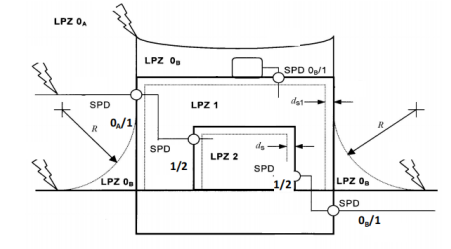

浪涌保護器怎么選型和接線。進入建筑物的交流供電線路，在線路的總配電箱等LPZ0A或LPZ0B與LPZ1區交界處，應設置I類試驗的浪涌保護器或II類試驗的浪涌保護器作為一級保護；在配電線路分配電箱、電子設備機房配電箱等后續防護區交界處，可設置II類或III類試驗的浪涌保護器作為后級保護；特殊重要的電子信息設備電源端口可安裝II類或III類試驗的浪涌保護器作為精細保護。使用直流電源的信息設備，視其工作電壓要求，宜安裝適配的直流電源線路浪涌保護器。

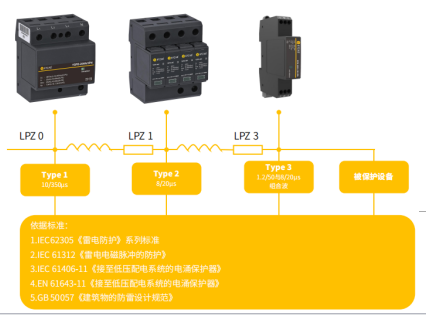

浪涌保護器怎么選型和接線-接線

浪涌保護器一二三級、T1級T2級的含義：

①　一級浪涌保護器，按國標都是指的是T1試驗的浪涌保護器。

②　二級浪涌保護器，按國標指的是T2試驗≥40kA的浪涌保護器。

③　三級浪涌保護器，一般指的是20kA的浪涌保護器。

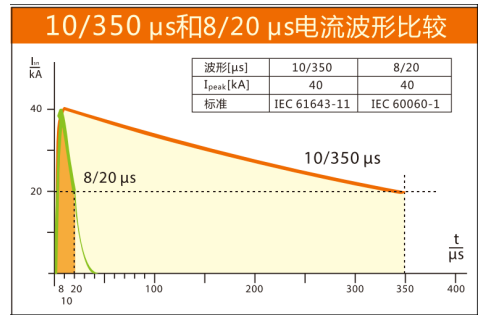

④　T1級指的是T1試驗等級，測試波形為10/350us，主要參數用沖擊電流Iimp標識；T2級指的是T2試驗等級，測試波形為8/20us，參數用最大放電電流Imax和標稱放電電流In標識

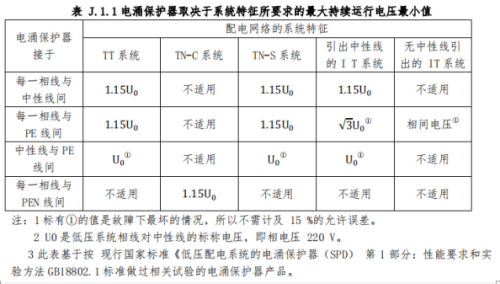

浪涌保護器怎么選型和接線。浪涌保護器的最大持續運行電壓不應小于國標50057中表J.1.1所規定的最小值；在電涌保護器安裝處的供電電壓偏差超過所規定的10%以及諧波使電壓幅值加大的情況下，應根據具體情況對限壓型浪涌保護器提高表J.1.1所規定的最大持續運行電壓最小值。

浪涌保護器怎么選型和接線-運行電壓最小值

浪涌保護器怎么選型和接線。浪涌保護器通流容量/放電電流(Iimp,Imax,In)的選擇：

配電系統按標準要求應采用分級配置，第一級保護應能承受絕大部分雷電流，第二級泄放殘余雷電流，限制設備端的殘余電壓，同時與第一級保護配合。浪涌保護器一般是并聯安裝，不受系統的功率影響。

浪涌保護器怎么選型和接線。浪涌保護器在選型時一定要看清他的分級，這是選型時的一大重點。好了，關于浪涌保護器的選型和接線就是如此了，想要更深入了解的，請致電易造馮經理13386511449（微信同號）。
