電涌保護器技術參數要求-點擊查看-易造防雷

發布時間:2023-12-29 瀏覽量：1536 作者：易造科技-小古

為保護電氣系統免遭雷電或操作過電壓及涌流的損害，在箱體內應設置電涌保護器，電涌保護器應選用高品質產品，保證電氣設備免遭雷電流損壞。電涌保護器廠商應具備ISO9001、ISO14001和ISO45001等管理體系認證證書。電涌保護器必須具有有效期內的CQC證書和產品國標測試報告（按GB18802.1標準執行）或IEC國際電工委員會標準（按IEC61643-11標準執行）證書（如UL、TUV、CE、KEMA等），投標人隨投標文件提供認證證書。


每組電涌保護器加裝前置SPD后備保護器，為確保后備保護器(SSD)與電涌保護器保護參數的良好配合性，選用的后備保護器應與電涌保護器為同一品牌，SPD后備保護器(SSD)須具有檢測報告，浪涌和浪涌后備保護器需提供原廠授權書。

電涌保護器技術要求：

1、一級電涌保護器：在LPZ 0與LPZ 1區交界處SPD（總配電柜）

1)最大持續運行電壓Uc：385V，50Hz

2)額定工作電壓Un：230/400 Vac

3)雷電沖擊電流Iimp : ≥25kA( 10/350μs )

4)標稱放電電流In : ≥25kA( 8/20μs )

5)電壓保護水平Up：L-N≤1.8Kv, N-PE≤1.5Kv；

6)保護模式：3+1模式

7)帶遠程指示觸點，安裝于標準DIN 導軌；

8)復合型結構，無漏電流無續流；

9）配置電涌保護器同品牌后備保護裝置SSD，具備 SPD 的Iimp 沖擊電流不斷開能力，SSD須具有工作狀態指示窗口。


2、二級電涌保護器：在LPZ 1與LPZ 2區交界處SPD（切換箱/柜輸入側電涌保護器）

1)最大持續運行電壓Uc：300~385V

2)額定工作電壓Un：230/400 Vac

3)標稱放電電流In : ≥40kA ( 8/20μs )

4)最大放電電流Imax : ≥80kA ( 8/20μs )

5)電壓保護水平Up：L-N≤1.8Kv, N-PE≤1.5Kv；

6)保護模式：3+1模式

7)帶遠程指示觸點，安裝于標準DIN 導軌；

8)復合型SPD，無漏電流無續流；

9)配置電涌保護器同品牌后備保護裝置，具備SPD的Imax 沖擊電流不斷開能力，SSD須具有工作狀態指示窗口。

3、二級電涌保護器：（終端配電箱/開關箱/控制箱電涌保護器）

1)最大持續運行電壓Uc：300~385V

2)額定工作電壓Un：230/400 Vac

3)標稱放電電流In : ≥20kA ( 8/20μs )

4)最大放電電流Imax : ≥40kA ( 8/20μs )

5）電壓保護水平Up：≤1.5K

6)保護模式：3+1模式

7)帶遠程指示觸點，安裝于標準DIN 導軌；

8)配置電涌保護器同品牌后備保護裝置，具備SPD的Imax 沖擊電流不斷開能力，SSD須具有工作狀態指示窗口。

-End-

易造防雷浪涌保護器的主要優勢：

易造復合型防雷電源SPD專用浪涌保護器，20年設計壽命，一體式組合低壓電源防雷器小體積大通流，低殘壓、高TOV耐受1800V；MG串聯技術，0漏流0續流；密封結構無外泄電弧，不起火。

易造三相、單相、混合型防雷浪涌模塊采用鏈式放電技術，實現了防雷SPD的能量自動協調功能，安裝時無需考慮兩級電源交流SPD間的距離，t1、一類、一級SPD防雷器可以直接安裝于t2、ii、二級防雷浪涌保護器后端，安裝更快捷！

易造國產優質浪涌保護器品牌廠家，外殼采用PA66高阻燃絕緣防護材料，符合UL94V-0 RoHS REACH認證，一體式復合型組合設計防震防潮耐高溫，易造低壓防雷電源專用防雷器、交流雷電雷擊電涌SPD模塊等浪涌保護器廣泛應用于家用、配電箱、配電柜、消防、光伏、通訊、設備、系統、機房、電網、加油站、變電所、工廠、小區、電梯、控制柜、工業、新能源、通訊、建筑、軌道交通、石油石化等多個領域。

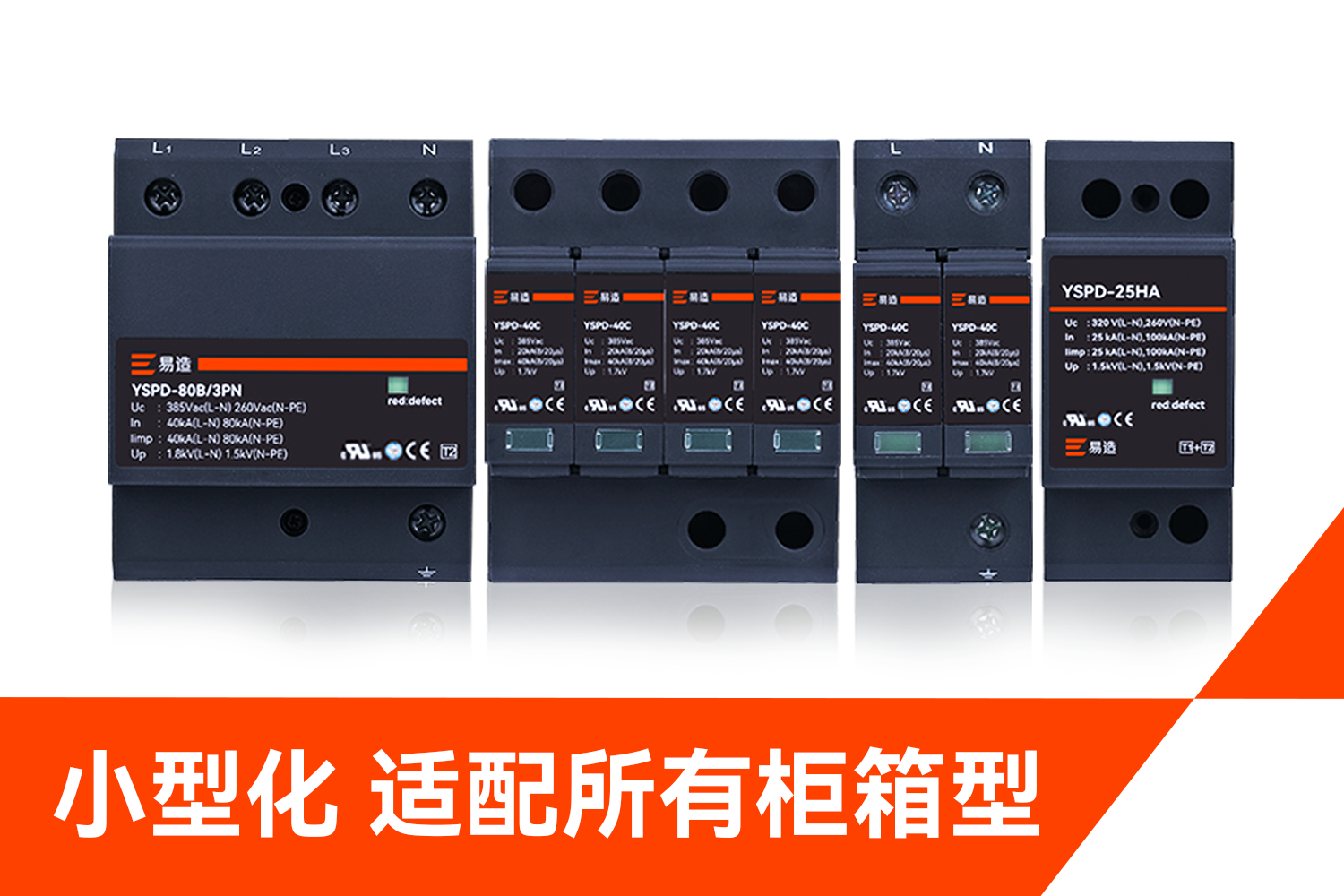

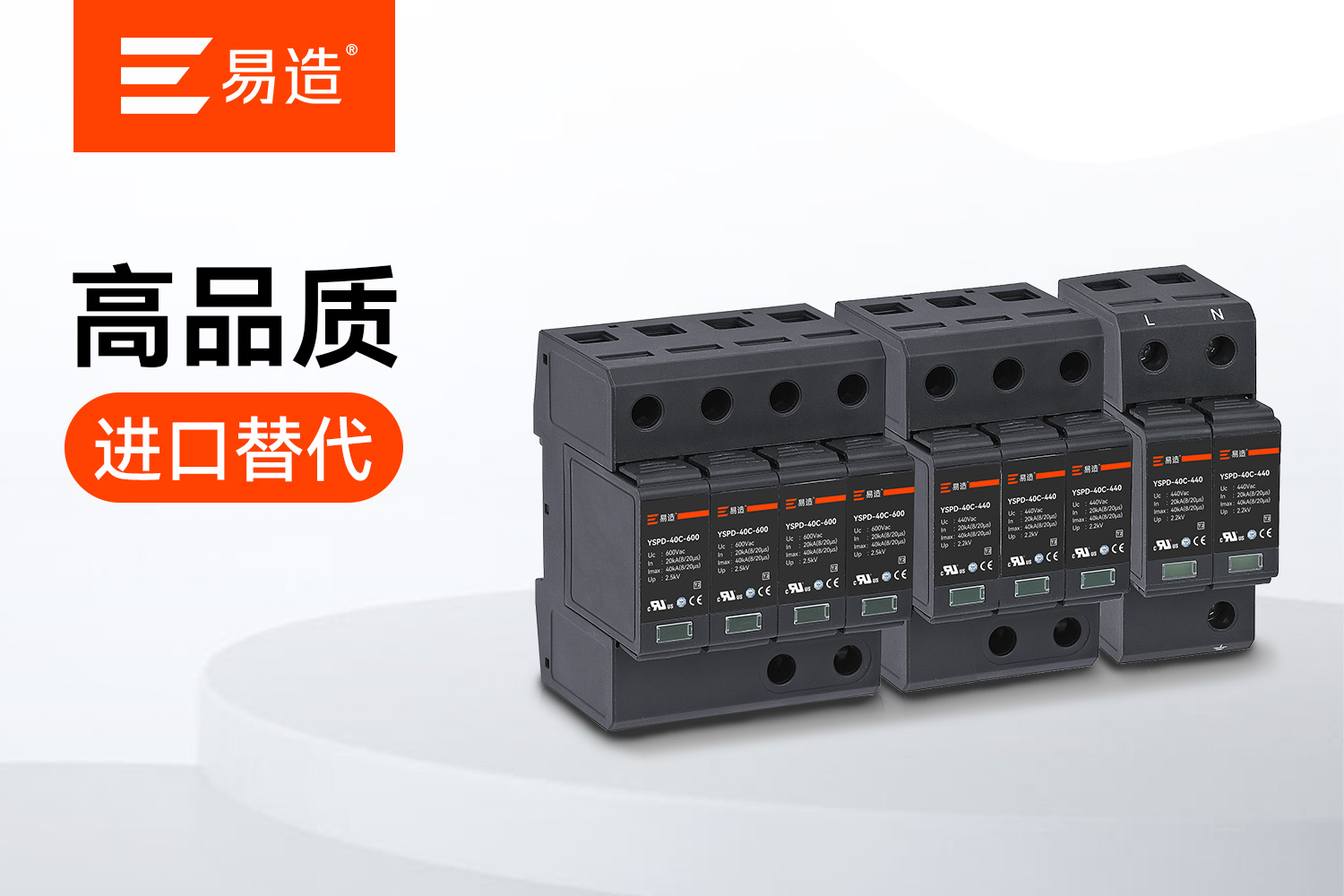

易造復合型浪涌保護器

杭州易造是國家高新技術企業、杭州市“雛鷹計劃”企業，通過了ISO9001、ISO14001、ISO45001、3C等質量管理體系認證,國內專業電源防雷設備生產廠家,擁有全套風電浪涌保護器生產制作技術。主要生產一體式、復合型、單相、三相、兩相、直流、混合型等款式,提供不同配電系統對一級浪涌保護器、二級浪涌保護器的1PN、2P、3P、3PN、4P等全系列電源防雷模塊，SPD通過了UL、CSA、TUV、CQC、CE等權威認證，1500+規格型號可選擇，滿足所有低壓設備的電涌防護要求。
